精密成形平面研削盤 GS-45V/Vs
操作性・環境性・拡張性に優れた一台。
データダウンロード
特徴
操作性
手動研削時の操作性が高く、全自動加工の設定も簡単です。操作部の最適レイアウト、タッチパネルは視認性と操作性に優れます。
環境性能
左右送りに自社製精密ボールねじ＋サーボモーター送り機構を採用

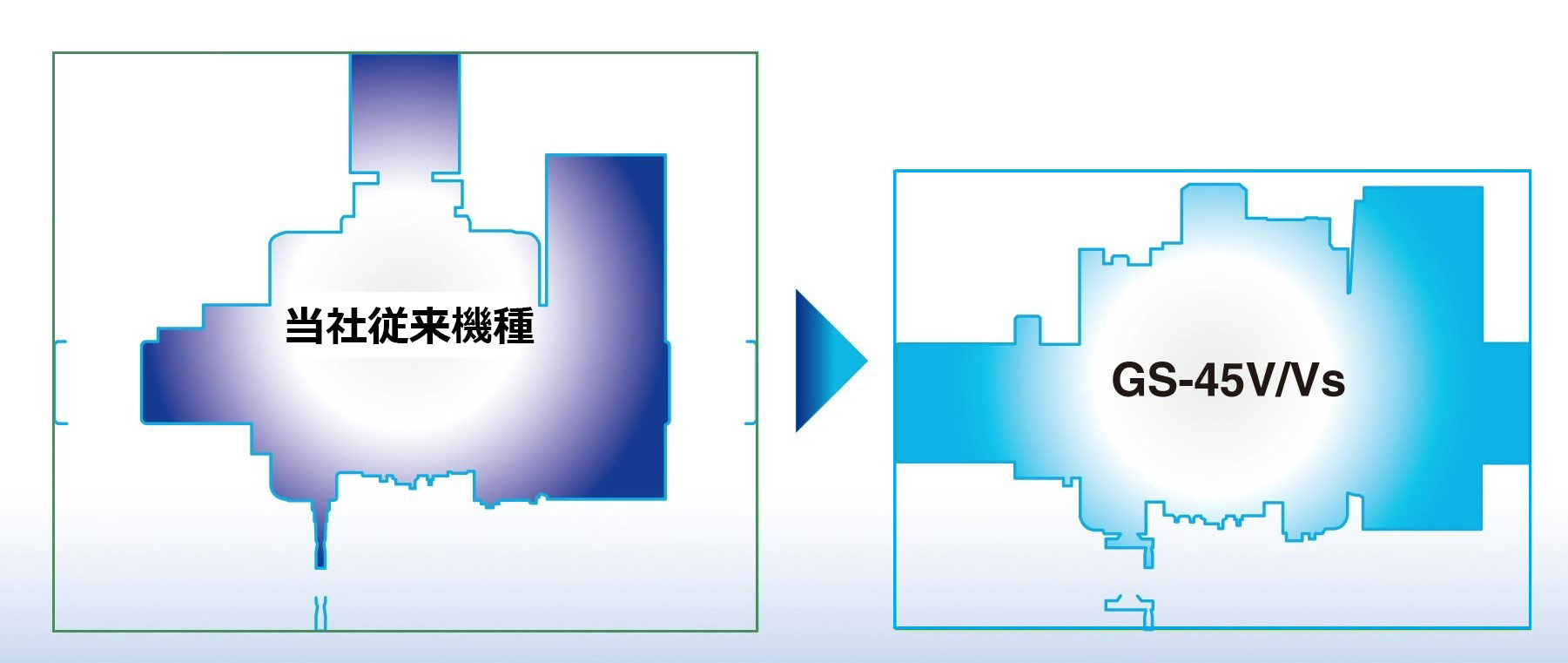

- 従来機比所要床面積が大幅に削減
- 本体消費電力約60％減
- 圧作動油ゼロを達成
メンテ性の向上と装置と周囲への熱影響を低減します。
拡張性
豊富なオプションで、お客様のニーズに合わせてカスタマイズができます。
- 加工効率の劇的な向上に：
- 様々な形状の加工とと成形ドレスが簡単に：
- 自動化に対応：
性能・仕様
| 単位 | GS-45V/VR | GS-45Vs/VRs | |
|---|---|---|---|
| テーブル作業面積（長さ×幅） | mm | 500×150 | |
| 工作台最大移動量（左右×前後） | mm | 580×200 | |
| テーブル上面から砥石下面までの距離（atφ180） | mm | 40 ～ 390 | |
| 標準チャック寸法（長さ×幅×高さ） | mm |
平型：電磁 450×150×70 可傾：電磁 380×110×125 |
|
| 工作物許容質量（チャックを含む） | kg | 70 | |
| 左右送り速度 | m/min | 1～40 | |
| 前後手動送り | mm |
ハンドル1回転：0.01 / 0.1 / 1 .0 / 5.0 ダイヤル1目盛り：0.0001 /0.001 /0.01 /0.05 |
|
| 自動送り | mm | ステップ送り量：0.1 ～ 50 任意設定 | |
| mm/min | 連続送り速度：1～1000 | ||
| 上下早送り速度 | mm/min | 500 | |
| 砥石寸法（外形×幅×内径） | mm | φ180×6～25×31.75 | |
| 所要床面積（横×縦） | mm | 2040×1480 | |
| 本体の大きさ（横×縦×高さ） | mm | 2040x1280x1950 | |
| 本体重量 | kg | 1600 | |
