精密ロータリー研削盤 GSR-600
平面研削盤で培った技術を活かした新商品
環境性・操作性を両立。
高精度加工を実現する一台。
データダウンロード
特徴

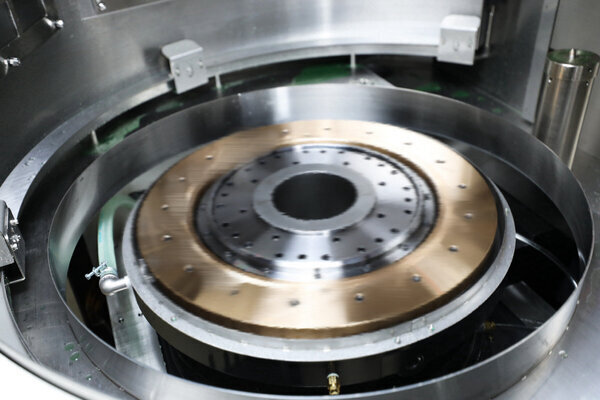

独自設計の油動圧ロータリーテーブル
独自設計の油動圧軸受けとベアリングを併用
- 独自設計の油動圧軸受けと大径アンギュラベアリングを併用するこ
とで高い剛性と減衰性を発揮します - φ630のテーブルは上面の振れ精度、回転精度が高く、安定して高精度加工を行えます
高精度な平面加工・テーパ加工
- 平面加工
セラミックスなど脆性材の平面加工、難削材の鏡面加工に対応
- テーパ加工

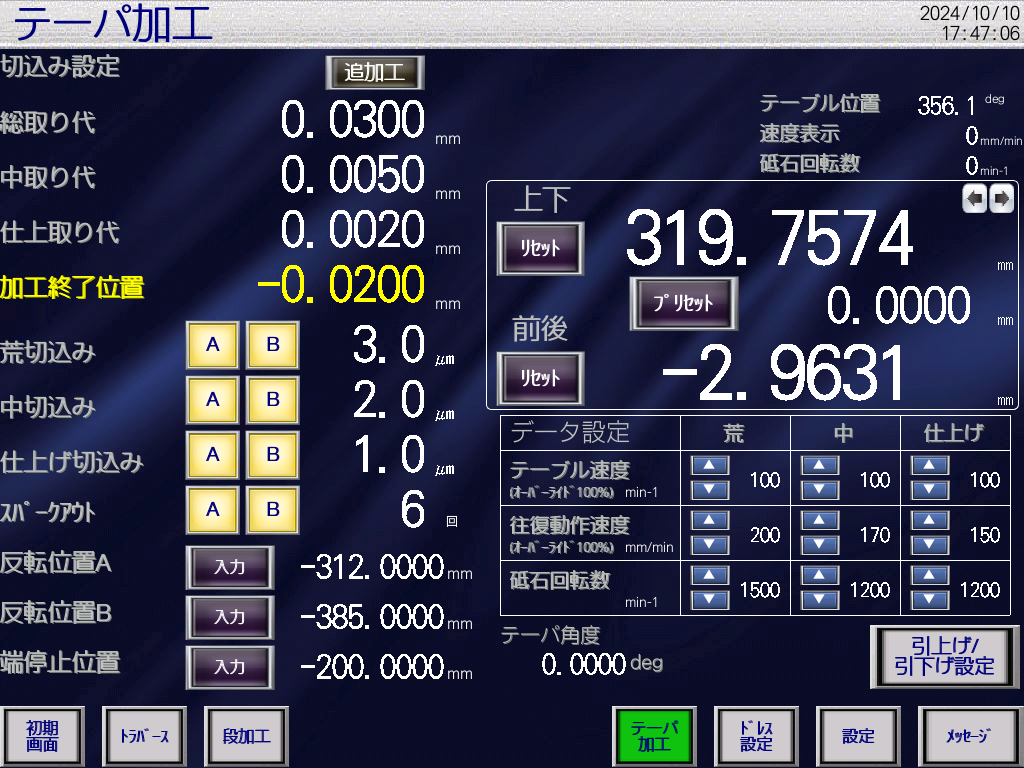

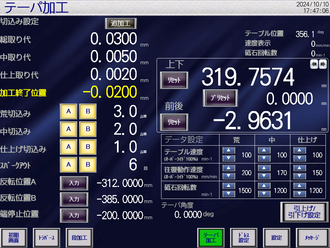

テーブル傾斜±５°の範囲で対応。画面上の操作で任意のテーパ角を簡単に設定できます

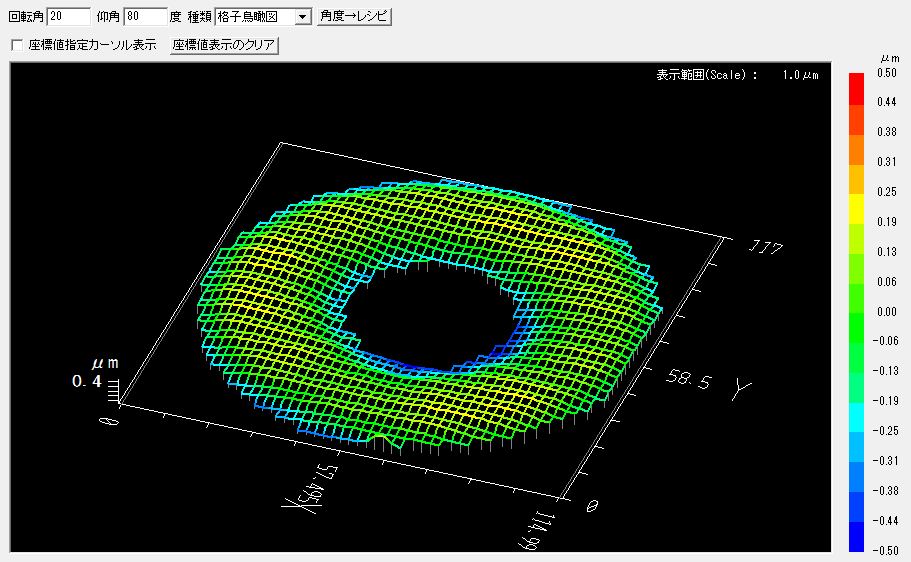

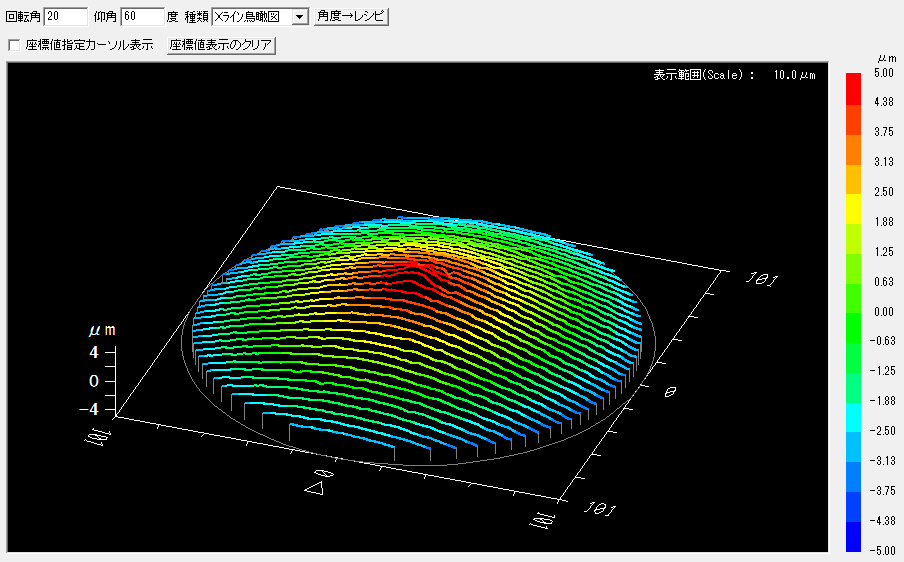

| 平面加工 測定結果 | テーパ加工 設定画面 | テーパ加工 測定結果 |
 |
 |
 |
作業者目線の操作性

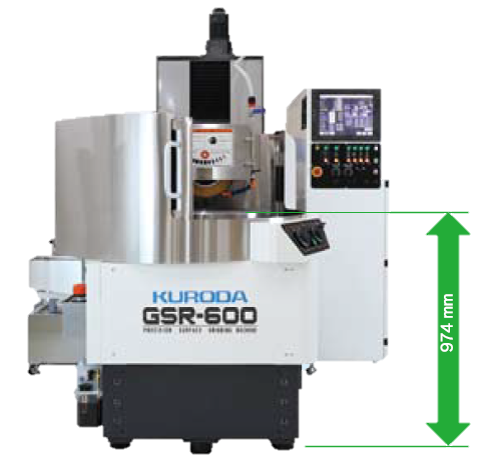

- ロータリーテーブルのチルト機構を廃止することでテーブル高さを最適化
ワークの脱着など加工作業を行いやすくしました

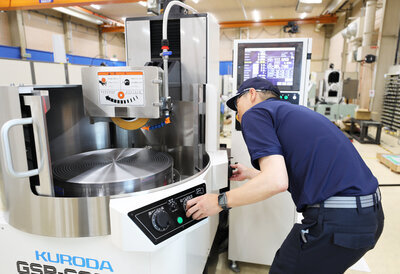

- ワークの脱着や覗き込みが行いやすい、作業性を重視したハンドル・スイッチレイアウト
研削作業の姿勢が取りやすく、作業者の負担軽減にもつながります
 |
|
性能・仕様
| 単位 | GSR-600 | |
|---|---|---|
| 標準チャック寸法（直径×高さ） | mm | Φ630x90 |
| 各軸最大移動量 （上下×前後） | mm | 356x536 |
| テーブル傾斜 （ソフト制御） | dig | ±５ |
| テーブル回転数 （周速可変制御） | min-1 | 20～150 |
| 砥石寸法 （外形×幅×内径） | mm | Φ355x38xφ127 |
| 工作物許容質量 （チャックを含む） | kg | 400 |
| 本体の大きさ （横×縦×高さ） | mm | 2065x2320x2213 |
| 所要床面積 （横×縦） | mm | 2100x2320 |
テスト加工 お気軽にお問い合わせください

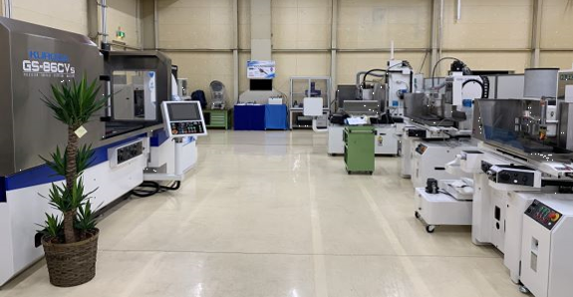

- 弊社富津工場内の「加工・計測ソリューションルーム」に実機を展示
- テスト加工も随時承っております。ワークサイズ、形状、目標精度などをお聞かせください

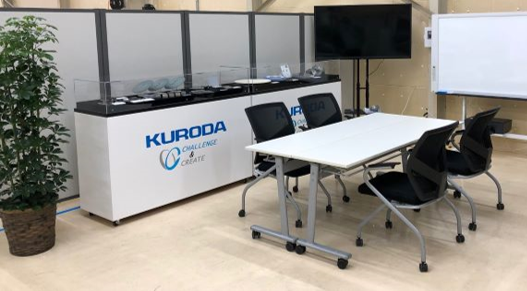

- ルーム内の相談ブースでは、お困りごと・課題・疑問を納得いくまでご相談できます
 |
 |
