治工具

データダウンロード

ダイヤルスコヤ

  • スコヤに、ダイヤルゲージを装着し、直角度を数値測定できます
  • ダイヤルゲージはオプション
  • ダイヤルゲージ 有/無 を選択ください

仕様

治具ダイヤルスコヤの仕様

マスターブロック MB-100/150

治具マスターブロックMB-100/150
  • 高精度。直角度0.0005mm以内。
  • SKS鋼全面焼入れ、硬さHRc61

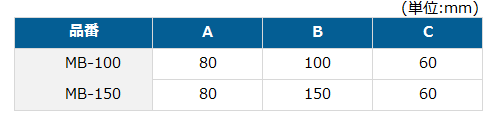

仕様

治具マスターブロックの仕様

精密サインバ(測定用)

治具精密サイン刃
  • 全面超精密ラップ仕上げのJIS 1級品です

仕様

精密サインバの仕様

平行定規

平行定規

仕様

平行定規の仕様

アジャストパラレルブロック PBS

アジャストパラレルブロックPBS
  • 全面焼入れで精密研削仕上げが施されていますので高精度が得られます
  • 固定パラレルブロックでは数多くをそろえていても任意の寸法を出すことは非常に困難です。しかしクロダのアジャストパラレルブロックを使用することにより、各々の移動範囲内で自由な位置にセットできるため各種治具の補助具として非常に便利です
  • クランプ方法として各々2本のビスにより誤差もなく簡単に固定できます

仕様

アジャストパラレルブロックPBSno

ライトアングルプレート AP-100

ライトアングルプレート

仕様

ライトアングルプレートの仕様

精密スコヤ SQ50, SQ100

精密スコヤ

仕様

精密スコヤ

ストレートエッジ

治具_ストレートエッジ

隙に光をあて光のもれる量によって寸法を判断します。経験により0.002~0.001mmまで読み取ることができ、簡単で正確な測定方法です。

平行ブロック

治具_平行ブロック

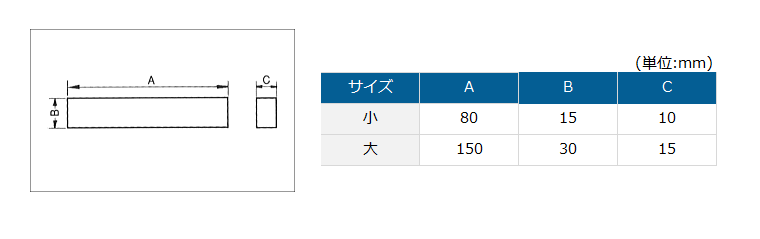

形状寸法

治具_平行ブロックの形状寸法

直角ブロック

治具_直角ブロック

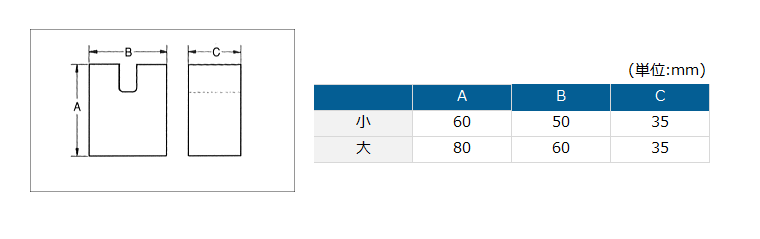

形状寸法

治具_直角ブロックの形状寸法

薄型小サインバ

  • 薄型設計でバイスに挟むことができるため広範囲に使用可能
  • ストッパ付で使いやすい
治具_薄形小サインバ

形状寸法

治具_薄形小サインバの寸法形状
