細溝切り上げ溝加工
成形した極細砥石で行う切り上げ溝加工
用途：コネクタ等の電子部品金型
データダウンロード
加工情報
測定結果
| 項目 | 結果 | |
|---|---|---|
|
ワーク |
材質 | ELMAX |
| 硬度 | HRC59 | |
|
精度 |
ピッチ精度 | 0.8μm |
| 溝幅 | 0.090mm | |
| 溝深さ | 0.300mm | |
| 溝本数 | 200本 | |
| 溝ピッチ | 0.150mm | |
| 細溝コーナーR | 0.008mm | |
|
時間 |
1200 分 | |
|
使用機種 |

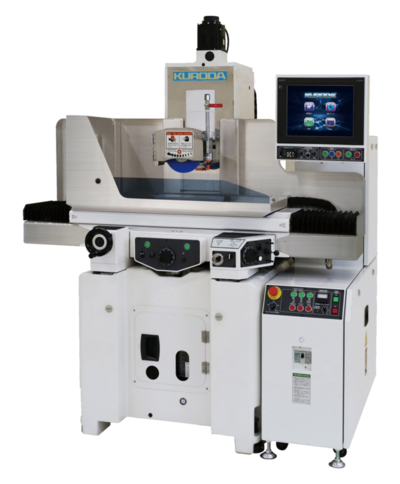

加工機 | GS-30Vs |
拡大図
