小径凹凸Rドレッサ

• バー１本で凸Ｒ0～33、凹Ｒ0～100までの成形が可能
• バーには３箇所に基準モミツケが設けてあり、Ｒの大きさに応じて基準を選べます。そのためバーからドレス点までの距離が短くなり、より正確にドレッサできます

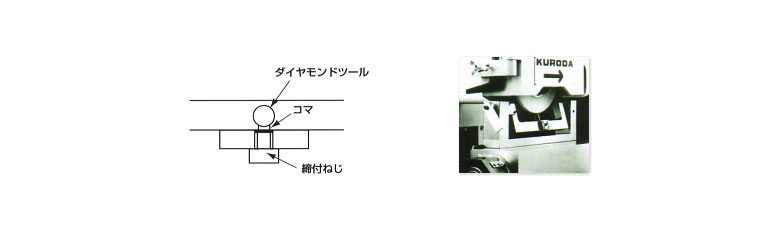

• ダイヤモンドツールに傷がつかない構造になっており正確なＲ成形が可能

角度ドレッサ90

• 従来困難とされていた砥石の内側（主軸側）の鋭角成形が簡単にできます
• 縦横摺動面を持つサインバー式精密角度ドレッサで、手動で基準面に沿って摺動させるためにきれいな仕上げ面に成形できます
• ワンタッチで成形角度範囲は0～180度
• コンパクトで安定性に優れ、平行ドレッサとしても使用可能

縦のダイヤ60度、横のダイヤ30度に成形

ヘッドが30度の場合に平行ドレッサとして使用

仕様

サイドドレッサ

• ダイヤモンドツールの位置を任意に設定可能
• ドレッサクランプねじにウルトラねじを使用し、ドレッサ本体に傷をつけません
• SKS鋼全面焼入れ、硬さ　HRc 60

仕様

砥石幅決め装置

トイシの幅成形と基準面からのトイシ位置決めが正確

• 剛性もあり、トイシ幅最大40.0mm深さ最大35mmまでのトイシ幅決め加工が可能
• ダイヤモンドツール取付穴は傾斜付と傾斜なしの２種（計４箇所）があり、使い分けが可能
• ダイヤモンドツール固定用ねじは特許のウルトラねじ採用のため傷が付き難く、正確な位置設定が可能
• ブロックゲージ設定のため超精密幅決め成形が可能
• 本体高精度研削仕上げによりドレッサ位置が基準面より正確に出せます
• 本体はSKS-3全面焼入れ HRc60

仕様

砥石側面ザグリドレッサ

• ダイヤモンドツール取付穴を斜めに設けてあるため常に安定したドレッシングが可能
• 仕上げ用 1°30' 、荒取り用 2°30' と本体に角度をつけてあります
• 平行ドレッサとしても使用可能。また、ストッパねじを締めることによりサイドドレッサとしても使用可能
• 加工例のように初心者でも容易に砥石ザグリ成形が可能
