レンズ金型の平面加工

高い平面度と高品位な面粗度が求められる加工

用途:スマートフォン、カメラ向け非球面レンズ金型

データダウンロード

加工情報

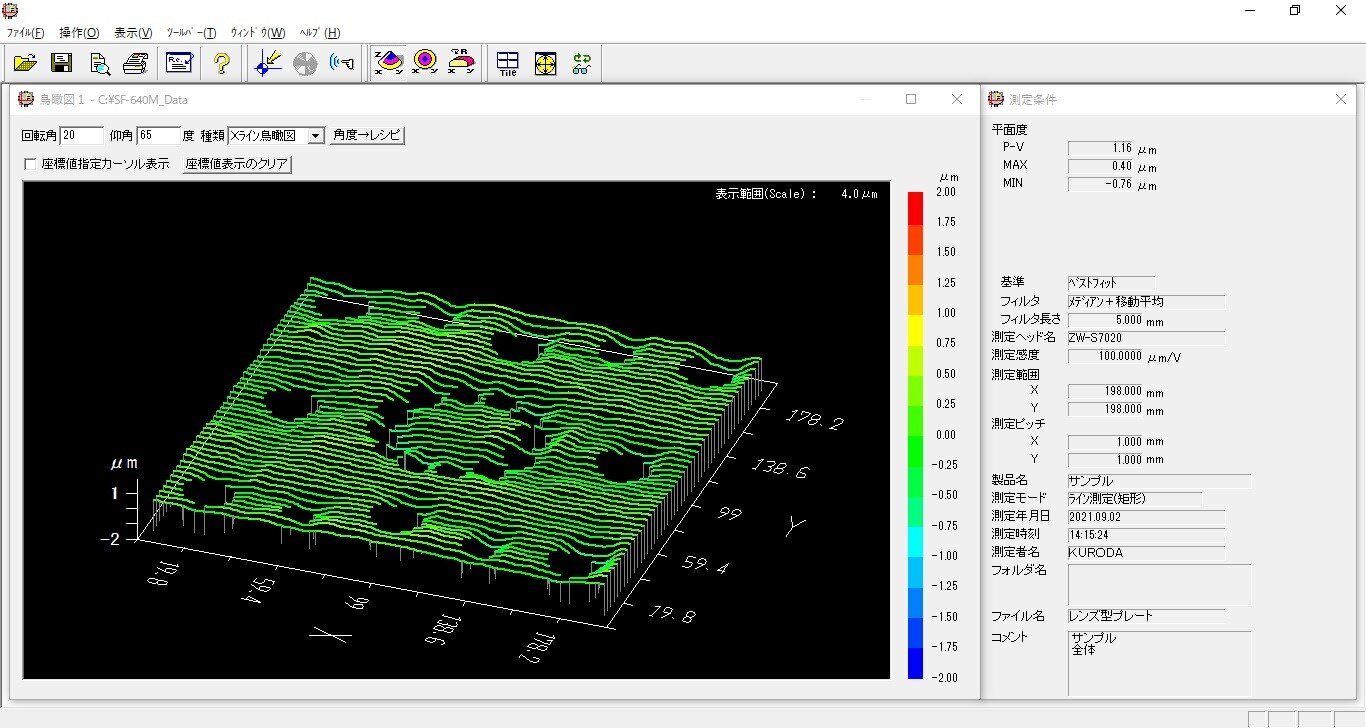

測定結果

項目結果

ワーク

材質 STAVAX
硬度 HRC53
サイズ W200×D200×H30 mm

精度

平面度 1.16 μm
面粗度(Ra) 0.0047 mm

時間

仕上げ加工 45 分(研削量 0.030 mm)

使用機種

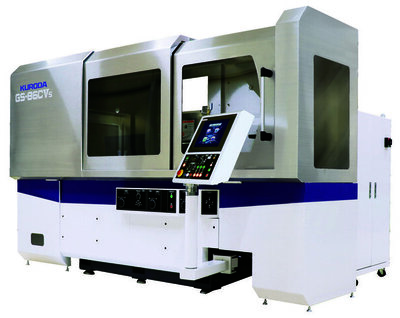

加工機 GS-86CVs
測定機 SF-640M

面粗度の測定結果


加工・測定機のご案内

  • 加工機


  • 測定機


テスト加工 お気軽にお問い合わせください

加工・計測ソリューションルーム(千葉県富津市)のご案内

    • 弊社富津工場内の「加工・計測ソリューションルーム」に実機を展示
    • テスト加工も随時承っております。ワークサイズ、形状、目標精度などをお聞かせください
    • ルーム内の相談ブースでは、お困りごと・課題・疑問を納得いくまでご相談できます
