ウルトラシリーズ
クランプねじ部にウルトラねじを採用。ウルトラねじは、ねじ先端部に回転防止機構を内蔵し、締め付け時の加工物とねじとの供回りがほとんどなく、ワークの浮き上がりを防止し、正確なチャッキングが行えます。また、ワークに傷を付けません。
データダウンロード
特徴

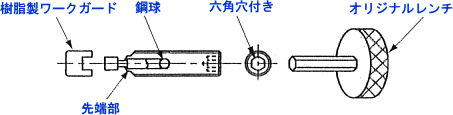

ウルトラねじの構造
![ウルトラねじの構造](https://www.kuroda-precision.co.jp/products/img/ultra_neji_zu.gif)
ウルトラ精密直角ブロック UB-80/100
画期的な高精度を実現。全周直角度 0.0015mm以内、平行度 0.001mm以内。
![gstool_ultra_UB_80_100.gif](https://www.kuroda-precision.co.jp/products/img/gstool_ultra_UB_80_100.gif)
- 全周、超高精度研削仕上げのため、基準ブロックとしても使用可能
- UB-100は砥石ドレッサー用ダイヤモンドツール取付穴が2箇所あり、ドレッシングにも容易に対応
- UB-80はサインプレートSP50, SP100に取付可能。また、V溝により丸物のチャッキングも可能
- 本体はSKS-3 全面焼入れ(HRC61)
特徴
![仕様 ultra_UB-80-100.gif](https://www.kuroda-precision.co.jp/products/img/ultra_UB-80-100.gif)
ウルトラ三面取ブロックバイス UBV
精密直角ブロックとマイクロバイスの機能をもつバイスです。
![gstool_ultra_UBV.gif](https://www.kuroda-precision.co.jp/products/img/gstool_ultra_UBV.gif)
- バイスと直角ブロックと両方の機能を備えています
- バイス部は特許の補正構造のためゼロ目標にチャッキングできます
- ワンチャックで三面研削が可能 (特許取得)
- 全周、超高精度研削仕上げのため、基準ブロックとしても使用可能
- 本体はSKS-3 全面焼入れ(HRC61)

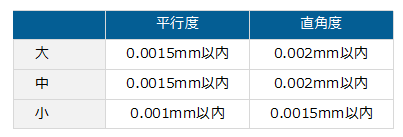

仕様
![ウルトラ三面取ブロックバイスの仕様表](https://www.kuroda-precision.co.jp/products/img/gstool_ultra_UBV_spec.gif)
ウルトラ三面取マイクロバイス
ワンチャックで三面研削を可能にした8~70mm幅のバイスです。
![gstool_ultra_micro_vice.gif](https://www.kuroda-precision.co.jp/products/img/gstool_ultra_micro_vice.gif)
- ウルトラねじは先端部を谷径より小さくしてあり取り外しが容易
- バイス部は特許の補正機構のためゼロ目標にチャッキングできます
- ワンチャックで三面研削が可能 (特許取得)

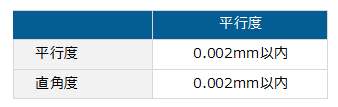

仕様
![ウルトラ三面取マイクロバイスの仕様](https://www.kuroda-precision.co.jp/products/img/gstool_ultra_micro_vice_spec.gif)

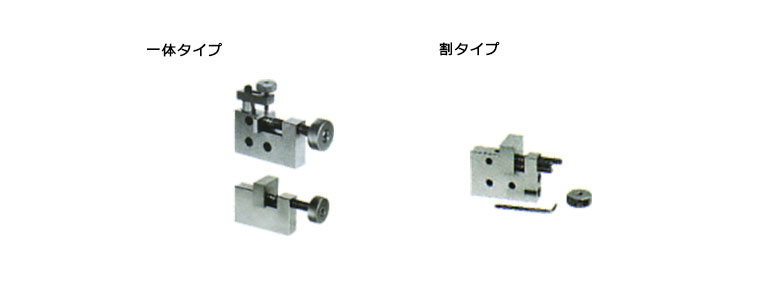

使用例
![ウルトラ三面取バイスの使用例](https://www.kuroda-precision.co.jp/products/img/gstool_ultra_micro_02.jpg)
ウルトラクランプ
![gstool_ultracramp.gif](https://www.kuroda-precision.co.jp/products/img/gstool_ultracramp.gif)
- ウルトラねじは先端部を谷径より小さくしてあり取り外しが容易
- バイス部は特許の補正機構のためゼロ目標にチャッキングできます
- ワンチャックで三面研削が可能 (特許取得)
万能サインプレート SP50 / SP100
![gstool_ultra_SP50_100.gif](https://www.kuroda-precision.co.jp/products/img/gstool_ultra_SP50_100.gif)
- セット穴がSP50は18箇所、SP100は32箇所設けてあり直角ブロック、Vブロック、三面取マイクロバイスと組み合わせることにより広範囲に使用可能
- ロックバーの使用により重研削やフライス加工にも対応

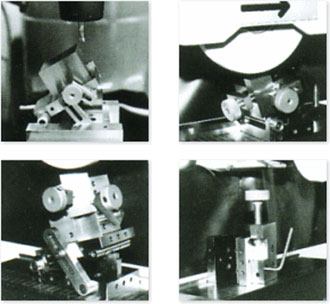

三面取マイクロバイス等との組合せは、写真のようにマグネットチャック上でセットするだけでダイヤルゲージを使わず簡単にでき、平行・直角も高精度に使用できます。
![三面取マクロバイス等との組合せ](https://www.kuroda-precision.co.jp/products/img/gstool_ultra_SP50_100-002.jpg)
万能Vブロック
![gstool_ultra_V_brock.gif](https://www.kuroda-precision.co.jp/products/img/gstool_ultra_V_brock.gif)
- 万能サインプレートSP50、SP100にセットが可能
- 付属品を用いることにより広範囲に使用可能
- 小物角度加工に最適

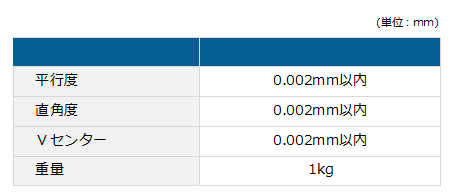

仕様
![万能Vブロックの仕様](https://www.kuroda-precision.co.jp/products/img/gstool_Vblock_spec.gif)
万能サインブロック SP70 / SB80
- ロックバーの使用により重切削にも対応
- カラー、特殊ねじ、ツメを利用することにより広範囲に使用可能
- 複数の縦横基準面を有しているのでワークの大きさ、形状にフレキシブルに対応可能
- 丸物のチャッキングも可能(SB80)

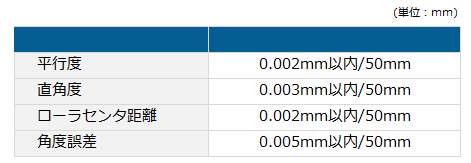

仕様
![万能サインブロックの仕様](https://www.kuroda-precision.co.jp/products/img/gstool_ultraSB_70_80.gif)
