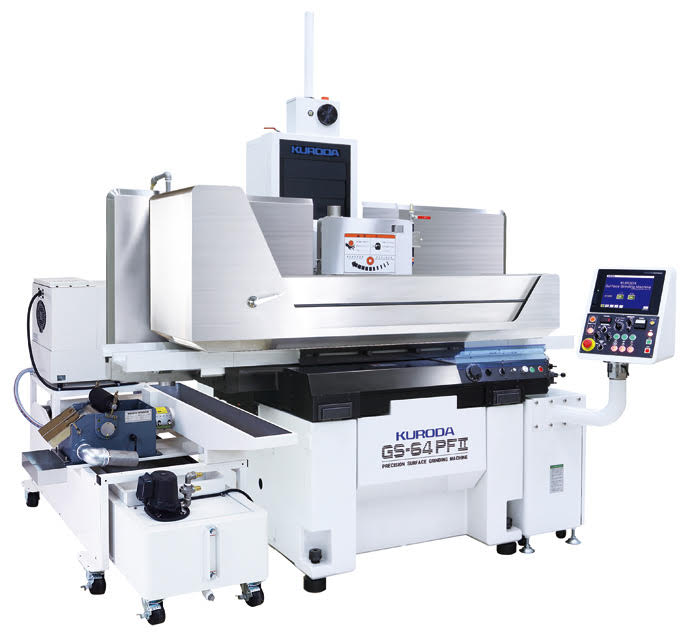

精密平面研削盤 GS-PFⅡシリーズ

高精度加工、作業効率のアップ、簡単操作をコンセプトとした汎用機
人間工学に基づく抜群の操作性!
シンプルなのにハイパフォーマンスマシン。

従来のNC機の概念から脱却したフレキシビリティに富んだ
研削のローコストオートメーション化が図れます
従来の「PFseries」をモデルチェンジ、操作性のアップ、省スペース化を実現。
より一層使い易くなりました。

【シリーズ】
・GS-52PFⅡ
・GS-63PFⅡ
・GS-64PFⅡ
・GS-65PFⅡ
※マグネットチャック700x400mm、700x500mm仕様もございます。

データダウンロード

特徴

上下前後、最小設定単位0.1μm送りを標準装備した簡易NCタイプ汎用平面研削盤です。上下、前後送りに自社製ボールねじとサーボモータを採用し、追従性能を高めました。

  • 操作性に特化したタッチパネル画面
  • 高精度&エコロジー
  • 多彩なアイテムとカスタマイズ
  • 主軸メタル軸受け(オプション)

性能・仕様

GS-52PFⅡGS-63PFⅡGS-64PFⅡGS-65PFⅡ

テーブル作業面積

(長さx幅・mm)

550x200 600x300 600x400 600x500

テーブルの最大移動量

(左右x前後・mm)

680x240 720x340 760x440 760x540
テーブル上面から砥石下面までの距離(mm) 0~342.5(at,φ255) 48~387.5(at,φ305) 40~487.5(at,φ305) 40~487.5(at,φ305)

砥石寸法

(直径x幅x穴径・mm)

255x25x50.8 305x38x127

マグネットチャック寸法

(長さx幅x高さ・mm)

500x200x70 600x300x80 600x400x85 600x500x85
本体質量(kg) 1800 2500 3500 3800

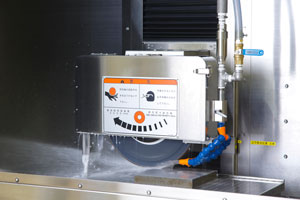

マイクロファインバブルによる超高効率研削

高効率

加工時間の大幅な短縮を実現(加工効率7.5倍)


高精度

  • 加工時のワーク発熱を抑え、加工後の反り、歪みが大幅に低減。
  • 浸透性が高く、砥石の切れ味が持続。砥石摩耗量が大幅に減少します。

環境付加の低減

  • 加工時間の短縮による消費電力の低減
  • 砥石摩耗力の減少による砥石の長寿命化

※マイクロファインバブルはオプションです

機上計測システム

自動化(省力化)

    • 設定位置まで加工
    • タッチセンサーによる自動測定
    • 設定値に対する測定データをフィードバック、必要な場合は自動追加工を実施
    • 稼働状況やアラーム表示など、IoT化に貢献

※機上計測システムはオプションです。
