정밀성형 연삭반 GS-BM 시리즈
KURODA를 대표하는 베스트 셀러기.
가성비가 뛰어난 고성능 정밀성형 연삭반 시리즈
데이터 다운로드
특징

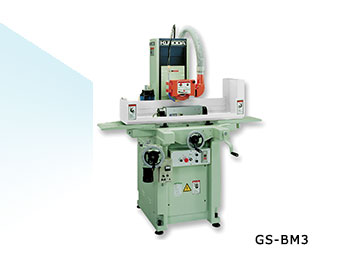

손쉽게 수동으로 "고성능의 경제성이 풍부한 정밀성형 연삭반 - GS-BM3 전수동 타입
GS-BM3 전수동 타입
금형 제조메이커로서 국제적인 지위를 가진 당사의 노하우를 구사하여 개발 및 제작한 전수동형 정밀 성형 평면연삭반.
좌우 이송 핸들 무게의 경감, 자동 급유, 방진 대책, 그리고 당사의 독자적인 주축 등에 의해 고정밀도를 장기간 유지합니다.

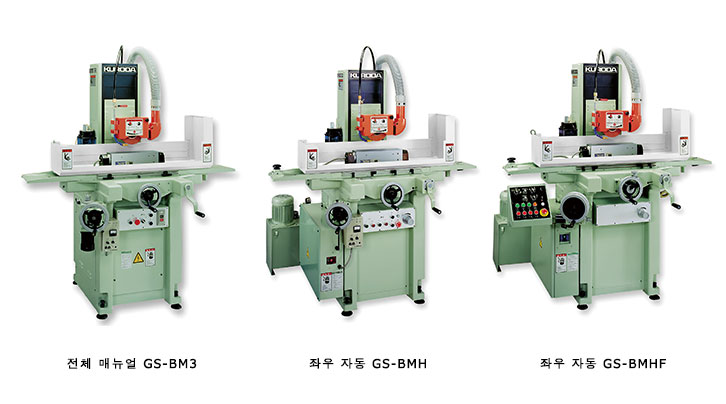

정밀성형 평면연삭반에 생력화를 위한 자동기 시리즈!
GS-BMH/좌우 자동

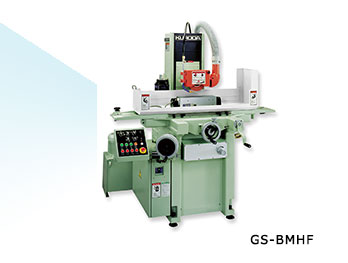

GS-BMHF/전자동
성능/사양
|
단위 |
GS-BM3 |
GS-BMH |
GS-BMH | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 테이블 작업 면적 | mm | 500 x 150 | |||||||||||||||||||||||||||||||||
| 테이블 이동량(좌우x전후) | mm | 580 x 200 | |||||||||||||||||||||||||||||||||
| 테이블 윗면에서 숫돌까지의 거리 | mm | 40-375(at φ180) | |||||||||||||||||||||||||||||||||
| 표준 척 치수(길이X폭X높이) | mm | 가경식:380 x 110 x 125 / 평형식:450 x 150 x 70 | |||||||||||||||||||||||||||||||||
| 숫돌 치수(외경x폭x내경) | kw | 180 x 6 - 22 x 31.75 | |||||||||||||||||||||||||||||||||
| 숫돌 회전 속도 | rpm |
2700 |
|||||||||||||||||||||||||||||||||
| 모터 주축 | kw | 2.2 (4P) | |||||||||||||||||||||||||||||||||
| 본체 크기（가로 x 세로 x 높이） | mm | 1,650 x 1260 x 1750 | 1650 x 1400 x 1750 | ||||||||||||||||||||||||||||||||
| 본체 중량 | kg | 1050 | 1220 | 1280 | |||||||||||||||||||||||||||||||
