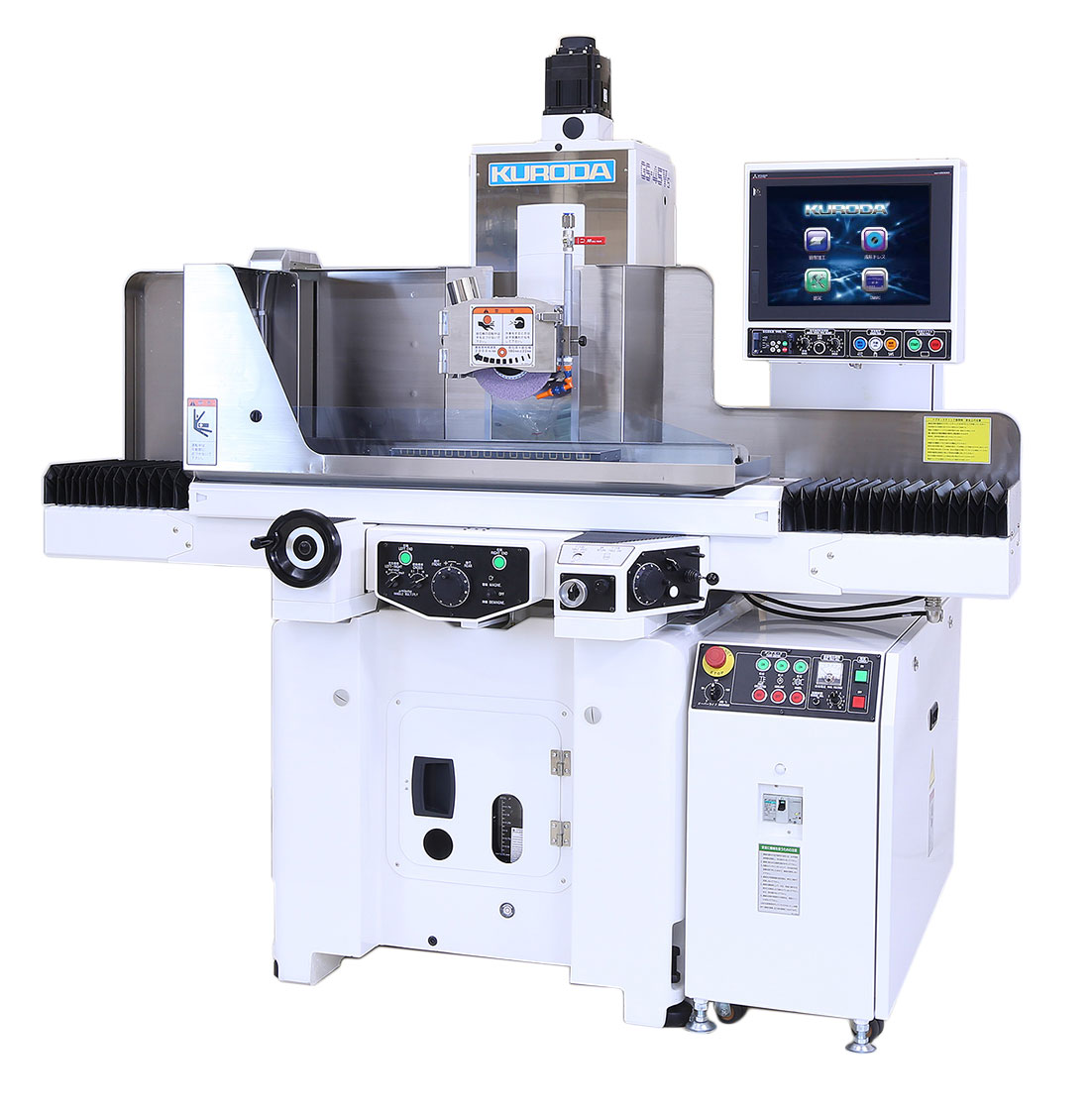

【新产品】精密成形平面磨床 GS-45V
在操作性、環境性、扩展性上有着卓越成效的磨床。
数据下载
特点
操作性

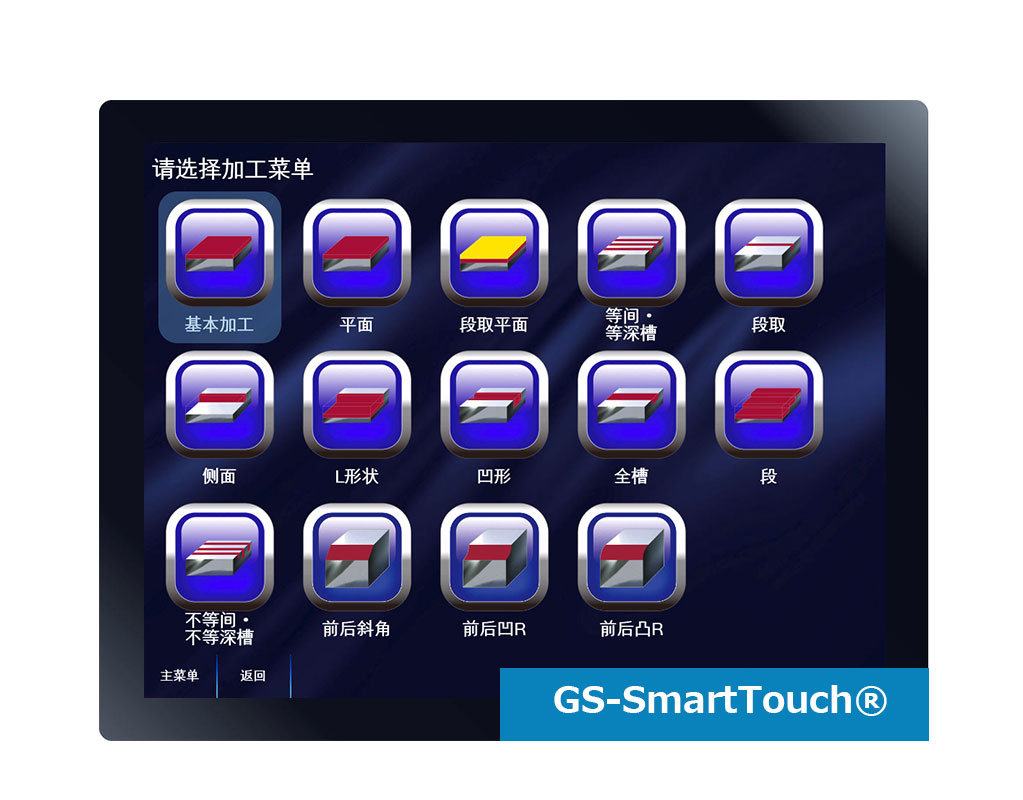

手動加工時的操作性高又灵活、全自動加工設定也非常簡単。操作部的最佳格局及觸摸屏有著優越的視覺性和操作性。
環境性能
左右進給採用AC伺服馬達，配合與自家公司生産的精密滾珠絲桿直驅方式

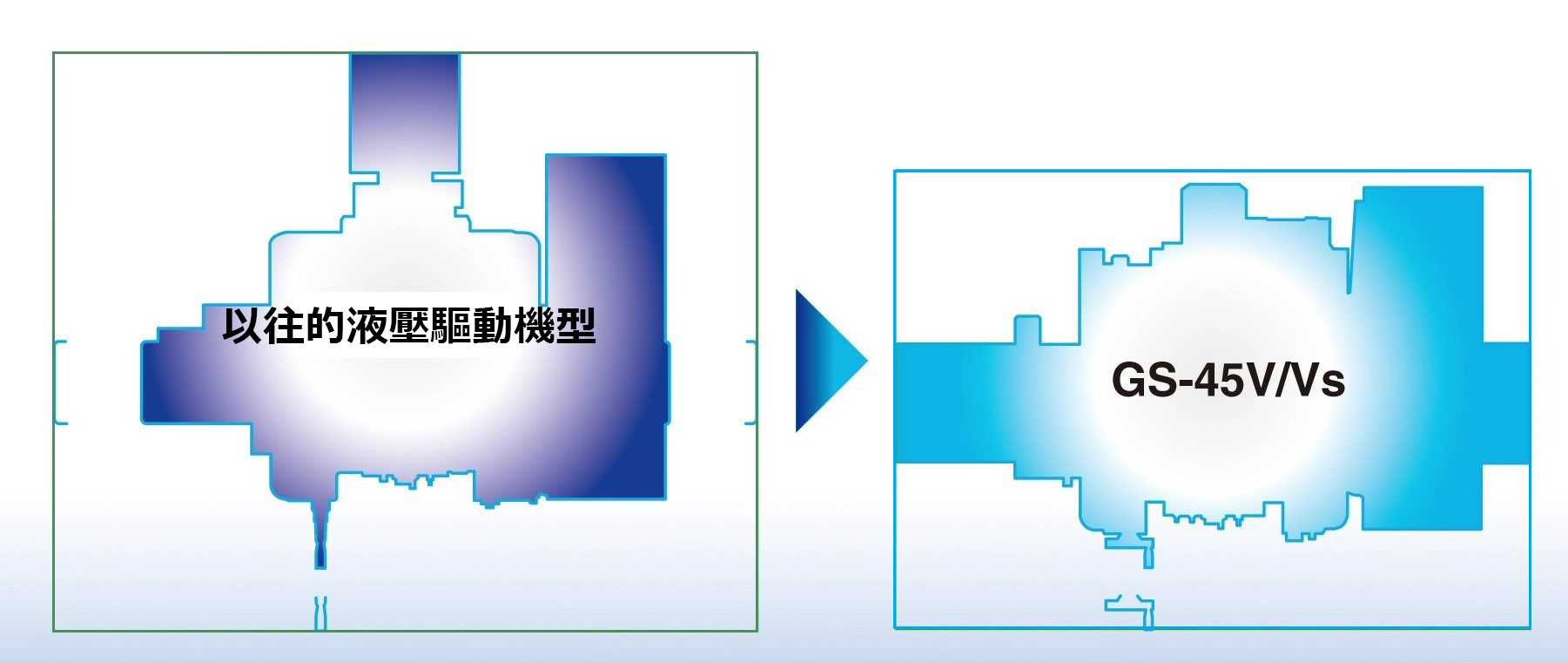

- 與以往的液壓驅動機型相比較，所需佔地面積大幅地減少了。
- 本体電力消耗約2/3DOWN
- 實現了無液壓站化。
液壓所產生的熱量變沒，將周圍環境溫度影響降至最小限，提高了保養性。
扩展性
多樣化的選配項可満足客戸的定制要求。
- 大幅提高加工效率：
- 使多樣化的形狀加工及成形修砂變得簡單化：
- 自動化的對應：
性能、规格
| 单元 | GS-45V/VR | GS-45Vs/VRs | |
|---|---|---|---|
| 工作台作業面積（長×寬） | mm | 500×150 | |
| 工作台最大移動量（左右×前後） | mm | 580×200 | |
| 工作台上面至砂輪下面的距離（φ180） | mm | 40 ～ 390 | |
| 標準磁台尺寸（長×寬×高） | mm |
平型：電磁 450×150×70 可傾：電磁 380×110×125 |
|
| 工作物許可重量（含磁台） | kg | 70 | |
| 左右進給速度 | m/min | 1～40 | |
| 前後手動進給 | mm |
手柄1圈：0.01 / 0.1 / 1 .0 / 5.0 脈衝1格：0.0001 /0.001 /0.01 /0.05 |
|
| 自動進給 | mm | 步進量：0.1 ～ 50可选设定 | |
| mm/min | 連續進給速度：1～1000 | ||
| 上下快速進給速度 | mm/min | 500 | |
| 砂輪尺寸（外形×寬×內徑） | mm | φ180×6～25×31.75 | |
| 所占地面積（橫×縱） | mm | 2040×1480 | |
| 本体尺寸（橫×縱×高） | mm | 2040x1280x1950 | |
| 機床重量 | kg | 1600 | |
