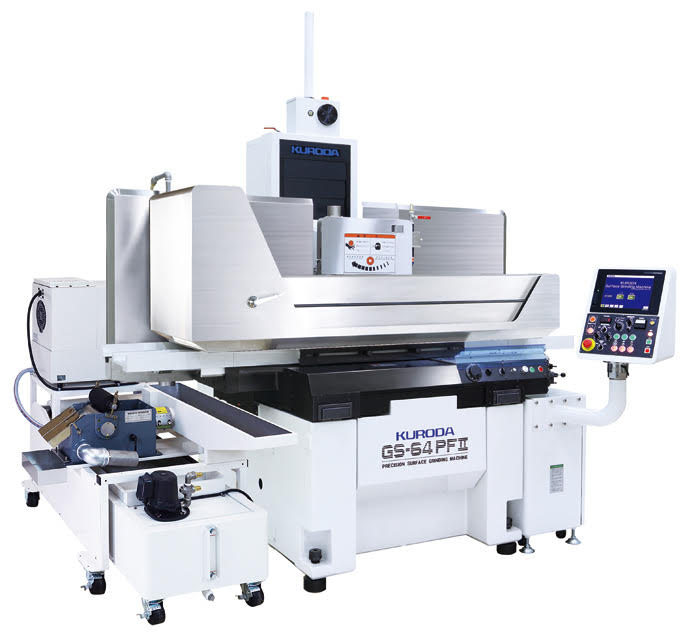

精密平面磨床 GS-PFⅡ系列
以高精度加工、提升作业效率、操作简单为理念的一款通用机
符合人体工程学的优异操作性!
简单却又有高性价比
摆脱传统数控机的概念,富有灵活性让低成本自动化磨削成为可能。
实现传统“PF Series”的机型换代、提升操作性和节省空间。
更便于使用。
【系列】
・GS-52PFⅡ
・GS-63PFⅡ
・GS-64PFⅡ
・GS-65PFⅡ
※有磁性卡盘 700x400mm、 700x500mm 规格。
数据下载
特点
标配上下前后进给0.1μm最小设定单位的通用机。上下、前后进给采用我公司自制滚珠丝杠与伺服马达,提高了追随性能。
- 为提高操作性而专业设计的触摸屏画面
- 高精度&环保
- 丰富的品种与定制服务
- 主轴金属轴承(选配件)
性能、规格
GS-52PFⅡ | GS-63PFⅡ | GS-64PFⅡ | GS-65PFⅡ | |
---|---|---|---|---|
工作台作业面积 (长×宽/mm) |
550x200 | 600x300 | 600x400 | 600x500 |
工作台最大移动量 (左右×前后/mm) |
680x240 | 720x340 | 760x440 | 760x540 |
工作台顶面到砂轮的距离(mm) | 0~342.5(at,φ255) | 48~387.5(at,φ305) | 40~487.5(at,φ305) | 40~487.5(at,φ305) |
砂轮尺寸 (外形×宽×内径/mm) |
225x25x50.8 | 305x38x127 | ||
磁性卡盘的尺寸 (长×宽×高/mm) |
500x200x70 | 600x300x80 | 600x400x85 | 600x500x85 |
主体的重量(kg) | 1800 | 2500 | 3500 | 3800 |
