볼 스크류 엑츄에이터 SG 시리즈
고정밀도 및 고강성 볼 스크류 엑츄에이터
정밀 위치 결정 용도에 최적
KURODA의 볼 스크류 엑츄에이터는 볼 스크류와 직동 안내 기기를 콤팩트하게 유닛화한 단축 유닛입니다.
U자 형상의 가이드 레일 안에 슬라이드 블록을 배치함으로써 저단면 구조와 콤팩트한 형상을 실현하여 종래의 테이블 기구에 비하여 대폭적으로 공간을 줄일 수 있습니다.
SG 시리즈는 정밀도 및 강성이 뛰어나기 때문에 정밀 위치 결정 용도에 최적입니다.
특징
콤팩트 설계
담금질한 U자형 단면 형상의 특수강 가이드 레일과 직선 가이드를 볼 스크류 너트부의 양측에 일체화시킨 슬라이드 블록에 의해 콤팩트한 구조가 되었습니다.
고정밀도
직선 가이드는 부하 볼에 적절한 예압을 줌으로 부하 변동에 대한 마찰 저항의 변화를 억제하여 높은 반복 위치 결정 정밀도를 확보합니다.
고강성
휨을 최소한으로 억제한 U자형 단면 형상의 특수강 가이드 레일에 의해 오버행 하중으로 인한 모멘트 부하에 대한 강성이 높고 편측 고정 구조나 양측 고정 구조로 사용 가능합니다.
완벽한 옵션
윗면 커버, 각종 센서, 각종 모터 브래킷, 모터 장착용 각종 중간 플랜지, 위치 결정 핀용 구멍 등 옵션을 완벽하게 준비하였습니다.

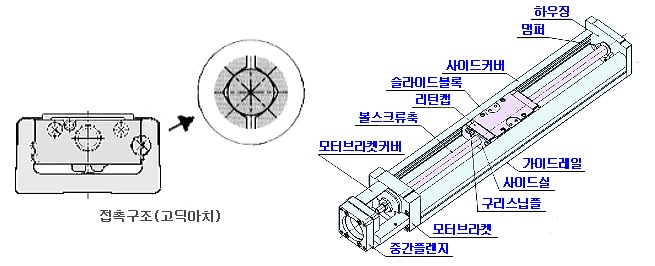

외관 형상
성능/사양

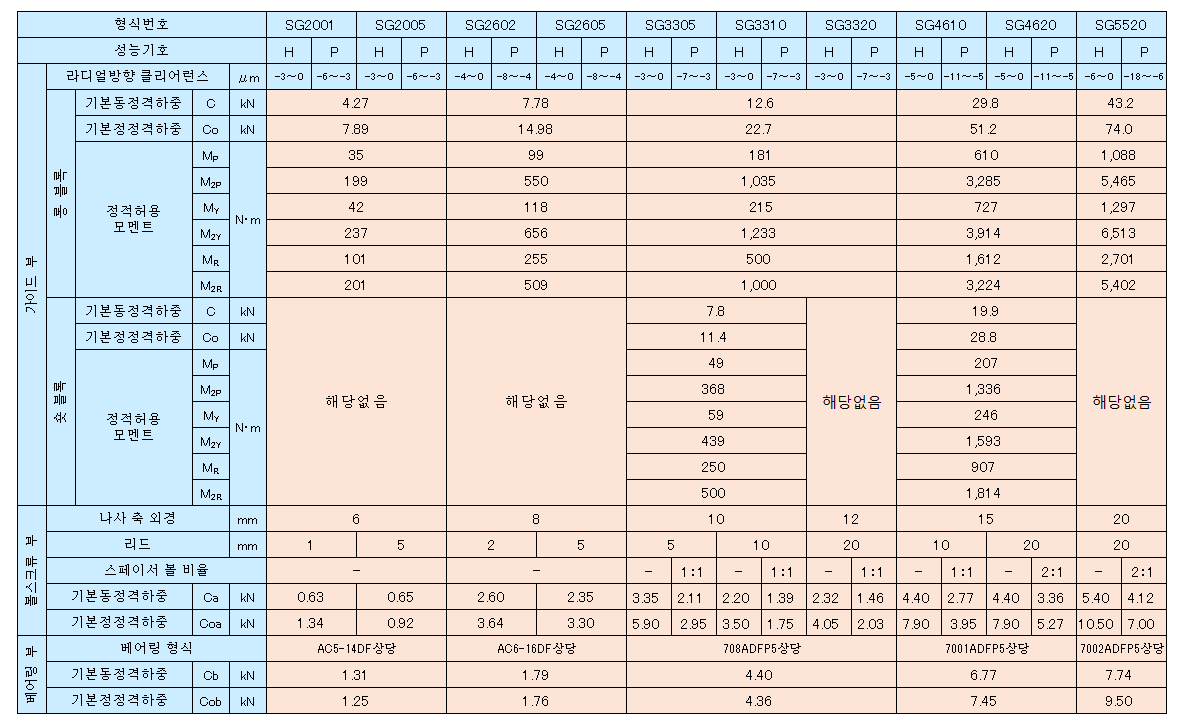

사양

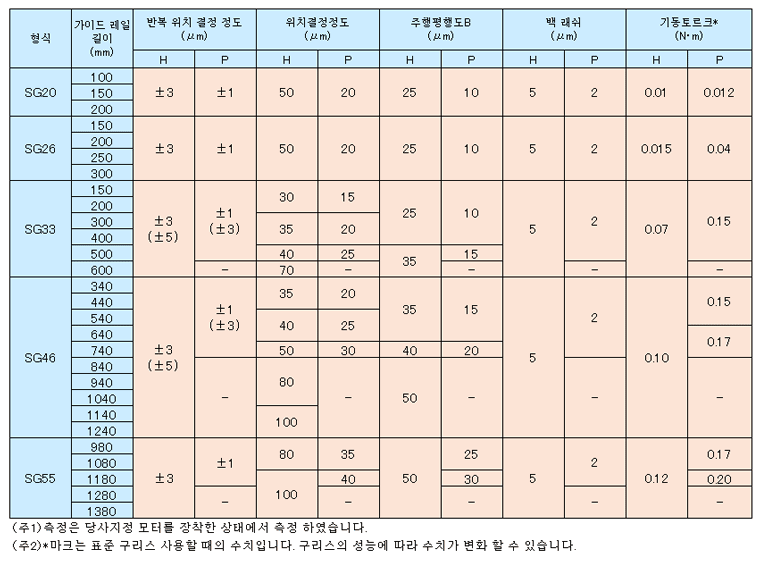

정도

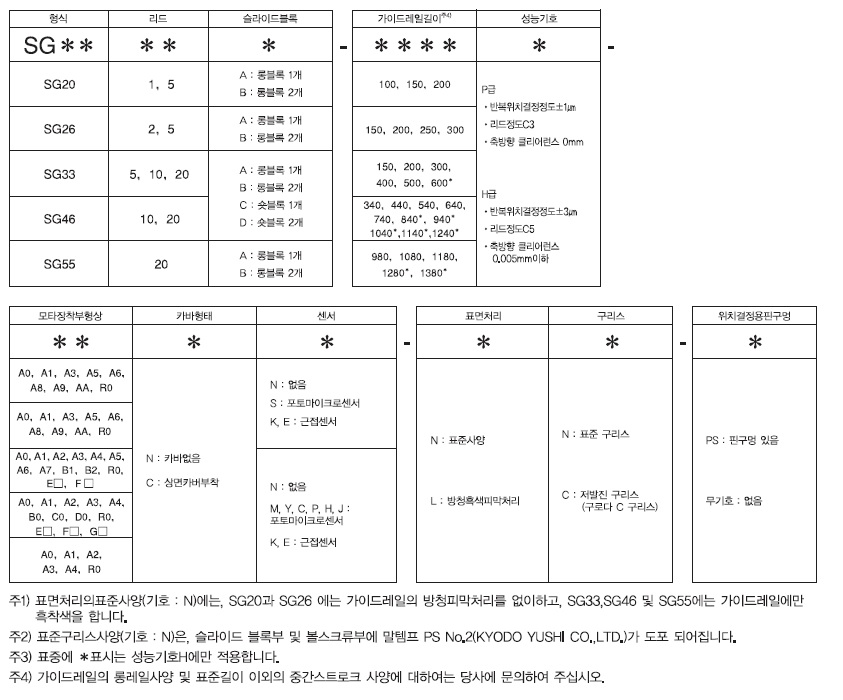

형식 표시 방법
옵션
윗면 커버
이물질 혼입 방지, 안전성 확보를 위한 윗면 커버를 준비하였습니다.
방진용 벨로스
환경 대책용으로 방진용 벨로스를 준비하였습니다.
*각종 모터 브래킷, 중간 플랜지, 모터 폴드 브래킷
각종 모터를 장착할 수 있도록 모터 브래킷과 중간 플랜지를 준비하였습니다. 또한 콤팩트하게 사용하도록 폴드용 브래킷과 폴드용 풀리 유닛을 준비하였습니다.
표면 처리
방진 효과가 높은 방청 흑색 피막 처리도 가능합니다.
저발진 구리스(S구리스 사양)
구리스로부터의 발진을 억제하기 위해 볼 스크류나 가이드부에 저발진 구리스 '구로다 S구리스'를 도포할 수 있습니다. 다른 구리스에 대해서는 문의해 주십시오.
센서
가이드 레일의 양쪽 측면에 센서 레일 장착 구멍이 있어 좌우 어느 쪽에도 센서를 장착할 수 있습니다.
