볼 스크류 엑츄에이터 SE 시리즈
고정밀도 및 고강성 볼 스크류 엑츄에이터
반송 용도에 최적

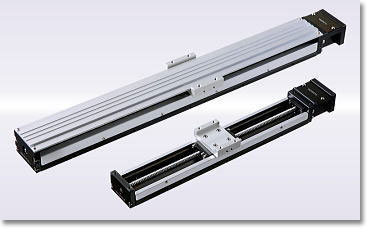

KURODA의 볼 스크류 엑츄에이터는 볼 스크류와 직동 안내 기기를 콤팩트하게 유닛화한 단축 유닛입니다.
U자 형상의 가이드 레일 안에 슬라이드 블록을 배치함으로써 저단면 구조와 콤팩트한 형상을 실현하여 종래의 테이블 기구에 비하여 공간을 대폭 줄일 수 있습니다.
SE시리즈는 정밀도 및 강성이 뛰어나기 때문에 정밀 위치 결정 용도에 최적입니다.
특징
조정 불요
볼 스크류와 직선 안내 기기를 일체화하여 복잡한 정밀도 조정이 필요하지 않고 장착 공정 수를 대폭적으로 줄일 수 있습니다.
고정밀도
직선 운동부는 볼 스크류 홈과 같이 고딕식 아치를 채용하여 고정밀도의 위치 결정 정밀도가 가능.
고강성
U자 형상의 가이드 레일을 채용함으로써 콤팩트하면서 고강성을 실현.
공간 절약
U자 형상의 가이드 레일 안에 슬라이드 블록을 배치하여 저단면 구조로 함으로써 공간 절약화를 실현.
많은 옵션군
SE 시리즈에는 윗면 커버, 센서, 모터 장착 형상, 모터 폴드 유닛 등 옵션이 많기 때문에 다양한 니즈에 대응 가능합니다.
자세한 내용에 대해서는 옵션 대응표를 참조해 주십시오.
성능/사양

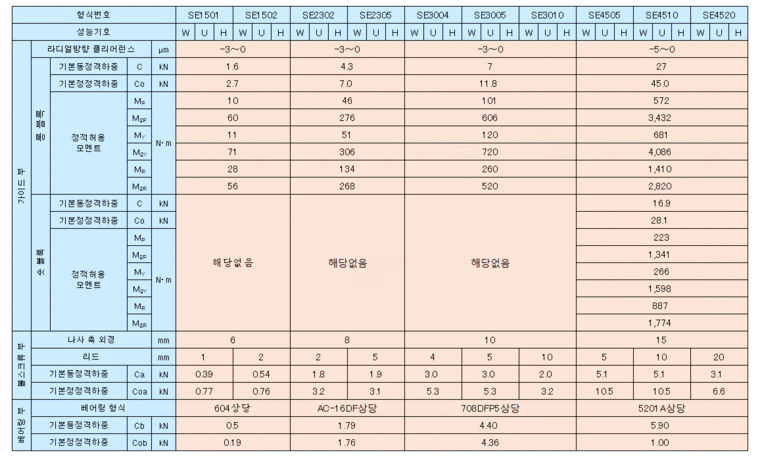

사양

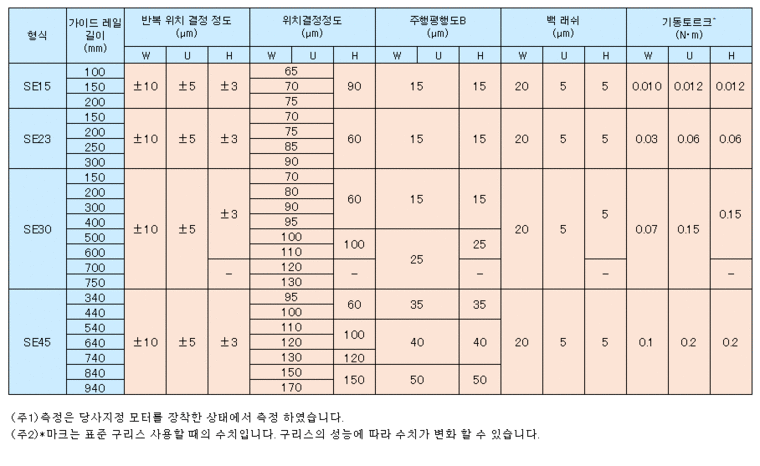

정도

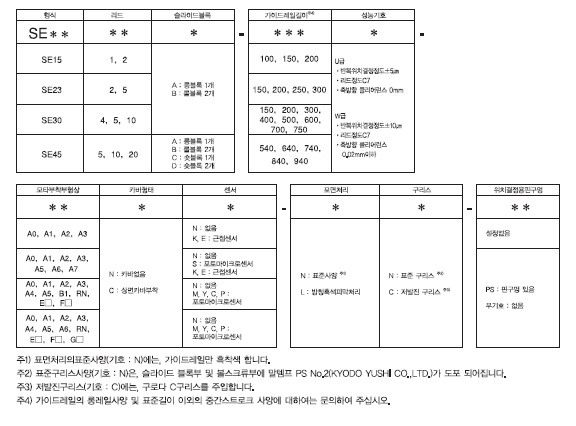

형식 표시 방법
