엔드캡 방식 볼 스크류 HG 시리즈
나사 축 외경 φ8~φ32mm 고리드, 다줄 나사
HG 시리즈에서는 나사 축 외경의 1~3배의 리드를 얻을 수 있는 엔드캡 방식을 채용하여 고속 반송에 공헌합니다. 또한 다줄 나사를 채용함으로써 콤팩트한 너트를 실현하였습니다.
특징
*대 리드화로 고속 반송에 최적
- 나사 축 외경의 1~3배의 대 리드를 채용하여 저회전에서도 고속 이송이 가능합니다. 진동, 소음, 발열 등의 경감에 효과적입니다.
*다줄 나사의 채용으로 너트의 콤팩트화를 실현
- 대 리드 때문에 길어지기 쉬운 너트 형상을 다줄 나사로 하여 콤팩트한 너트 길이와 정격 사양의 향상을 실현하였습니다.
외관 형상
재고 연삭 볼 스크류 HG시리즈/정밀도 등급C5
- 나사 축 단말부는 고객님의 용도에 맞추어 형상, 치수를 추가 가공할 수 있도록 미가공 상태로 하였습니다.
- 사용 시에는 사용 조건에 맞추어 나사 축 단말부를 추가 가공해야 합니다.
성능/사양
| 축경 |
8 ～ 32mm |
|---|---|
| 리드 | 12 ～ 64mm |
| 정밀도 등급 | C5급 |
| 너트의 조합 종류 | 싱글 너트 |
| 순환방식 | 엔드캡 방식 |

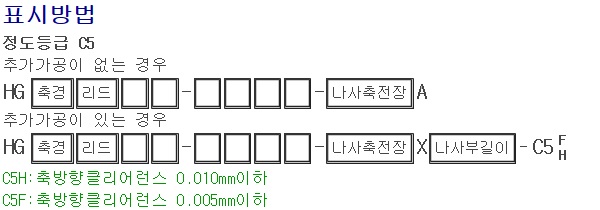

형식 표시 방법
재고 연삭 볼 스크류 HG시리즈/정밀도 등급C5
