SC系列

大幅提升防尘性。
全防尘盖型滚珠丝杠致动器。

黑田的滚珠丝杠致动器是滚珠丝杠和直线导轨实施紧凑装置化后形成的单轴装置。
通过在U型导轨中配置滑块,实现了低截面结构和紧凑的形状,并且与传统的工作台机构相比,可以大幅节省空间。
SC系列是在我公司“高刚性滚珠丝杠致动器SE系列”基础上的全防尘盖型,大幅提升了防尘性能。

数据下载

特点

大幅提升防尘性能

为防止异物从外部进入,将致动器侧面开口部缩至极限,且通过骑跨设置在工作台部的中心板的效果,实现防尘性能的大幅提升。

瘦身设计,满足节省空间的需求

SC系列以其与SE系列完全相同的导轨尺寸实现全防尘盖。SE系列的安装空间不变,可替换成全防尘盖型。(但安装高度不同。)

优异的维护性

SC系列工作台侧面标配集中加油口,让繁琐的加润滑脂作业变得高效。 滚珠丝杠部和导轨部的加油可从集中加油口一次完成。(标准规格安装有旋塞)加油口可安装润滑脂接头选配件。

刚韧的导轨部

SC系列采用与SG、SE系列同样的钢铁材质U字形导轨,紧凑形状且具有高刚性,也可用于一侧保持结构。

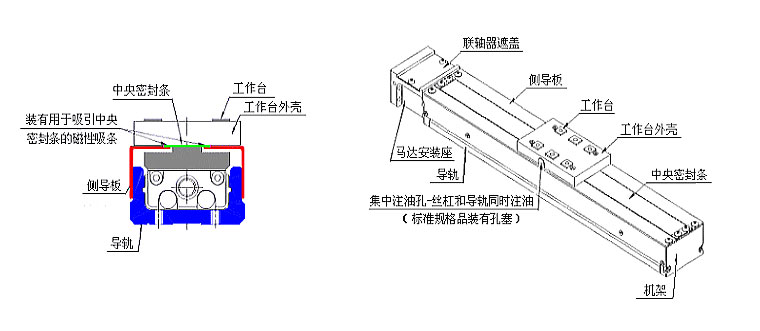

外观形状


性能、规格

规格

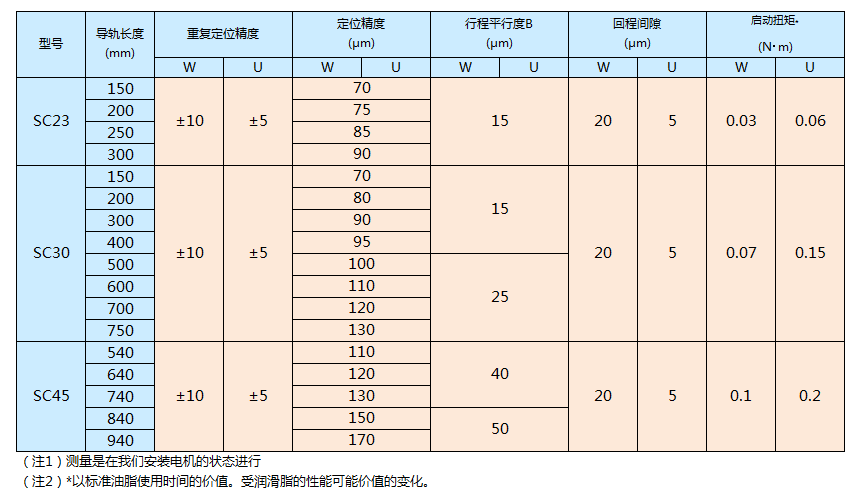

精度

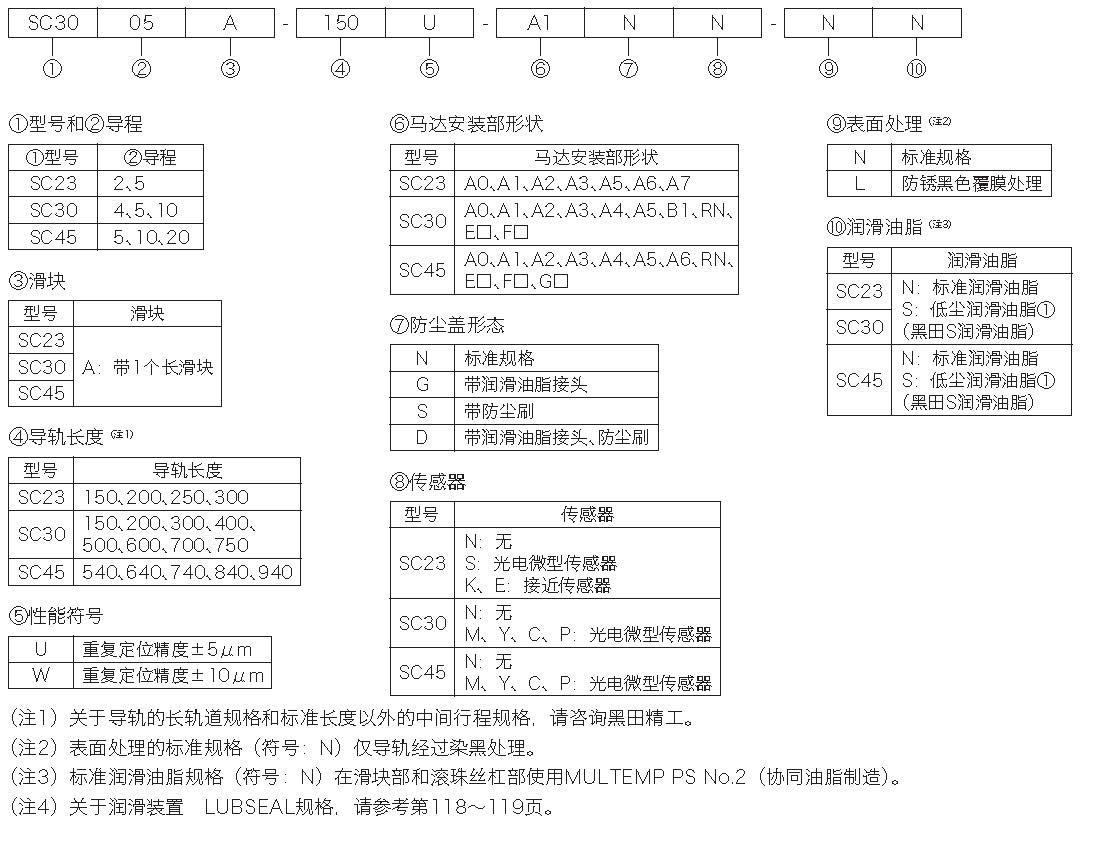

型号标示
