高速静音滚珠丝杠 F系列

丝杠轴外径10~25mm 精度等级C5级

高速静音滚珠丝杠F系列,在额定载荷、滚珠径等规格不低于我公司传统产品的前提下,实现了提高速度、降低声压级、紧凑化和长寿命化。

数据下载

特点

采用新循环结构,实现高转速!

  • 采用黑田独创的设计与制造技术,实现最高5000min-1的高速旋转。
  • 最高进给速度可达2.5m/sec。(丝杠轴径15mm、导程30mm时)

降低声压级和改善音质

运用在量规中积累的精密加工技术和多年的低噪音改善,实现了声压级最大降低6dB和高音域的音质改善。(丝杠轴径25mm、导程25mm时)

紧凑螺母形状

在螺母的两端配置滚珠循环部件,并设计独特的循环回路,大幅度实现了螺母总长和螺母体外径的紧凑化。

实现额定载荷的提升和长寿命化!

采用额定规格设计,不改变传统产品使用的滚珠径,基本额定动载荷和基本额定静载荷高于我公司传统产品。

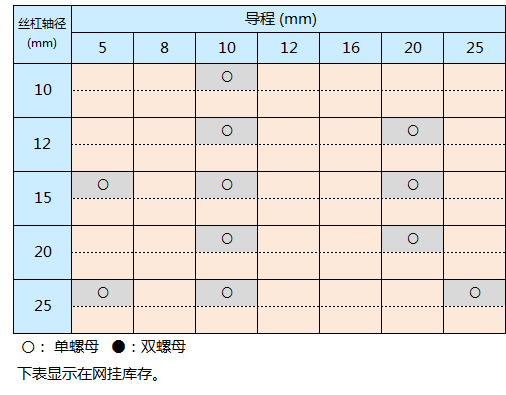

性能、规格

  • 丝杠轴外径10~25mm 导程5~25mm
  • 精度等级C5级~C7级
  • 螺母组合种类:单螺母
  • 循环方式:端部偏转器式



型号标示
