樹脂ナットすべりねじ PWシリーズ（C10級）／PYシリーズ（C10級）
ねじ軸外径φ10、φ12 精度等級C7、C10
樹脂製のナットを採用し低価格でコンパクト。
データダウンロード
特徴
ボールねじの転造技術を転用
- ねじ軸のリード精度は、ボールねじ精度等級C7、C10と同等の精度を実現しています。

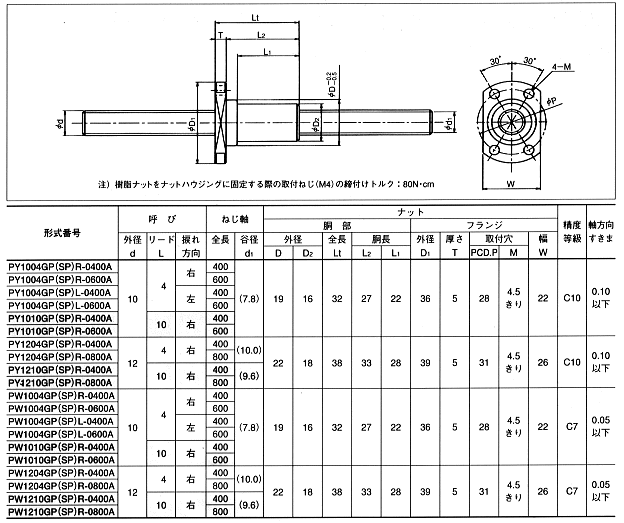

外観形状
在庫送りねじ PWシリーズ/精度等級C7、PYシリーズ/精度等級C10
ねじ軸端末部は、お客様の用途に合わせた形状、寸法に追加工が出来るように未加工の状態としています。
ご使用時には、使用条件に合わせたねじ軸端末部の追加工が必要となります。
形式表示方法
在庫送りねじ PWシリーズ/精度等級C7、PYシリーズ/精度等級C10
- 追加工がない場合
- 追加工がある場合
①シリーズ（PW/PY）
②ねじ軸外径（mm）
③リード（mm）
④ねじ軸材質
⑤ナット材質
⑥ねじれ方向
⑦ねじ軸全長
⑧ねじ部長さ
⑨精度等級
