Compact Family　KURODA 小径ボールねじ

装置の小型化、自動化に最適
豊富なコンパクトラインナップ

KURODA の小径ボールねじはサイジングマップから最適なレンジが選べます！

データダウンロード

小径ボールねじサイジングマップ

ねじ軸径
（mm）		リード（mm）
11.522.5345681012151620242530
5
6
8
10
12

KURODA の軸径 6 ㎜ / 8 ㎜ のナット寸法は世界最小！

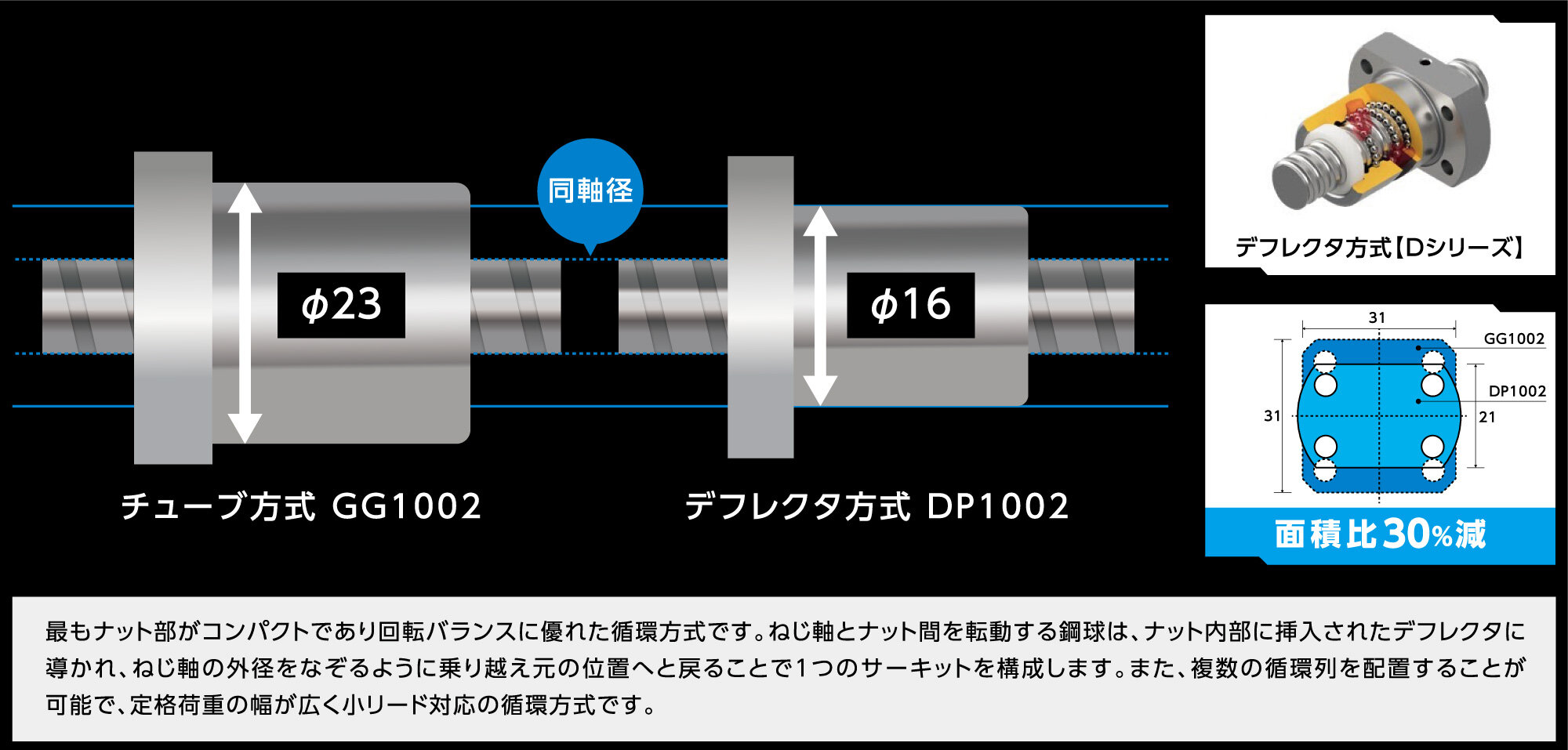

ナット寸法の比較


装置テーブルの高さの低床化やユニット面積縮小化に貢献！

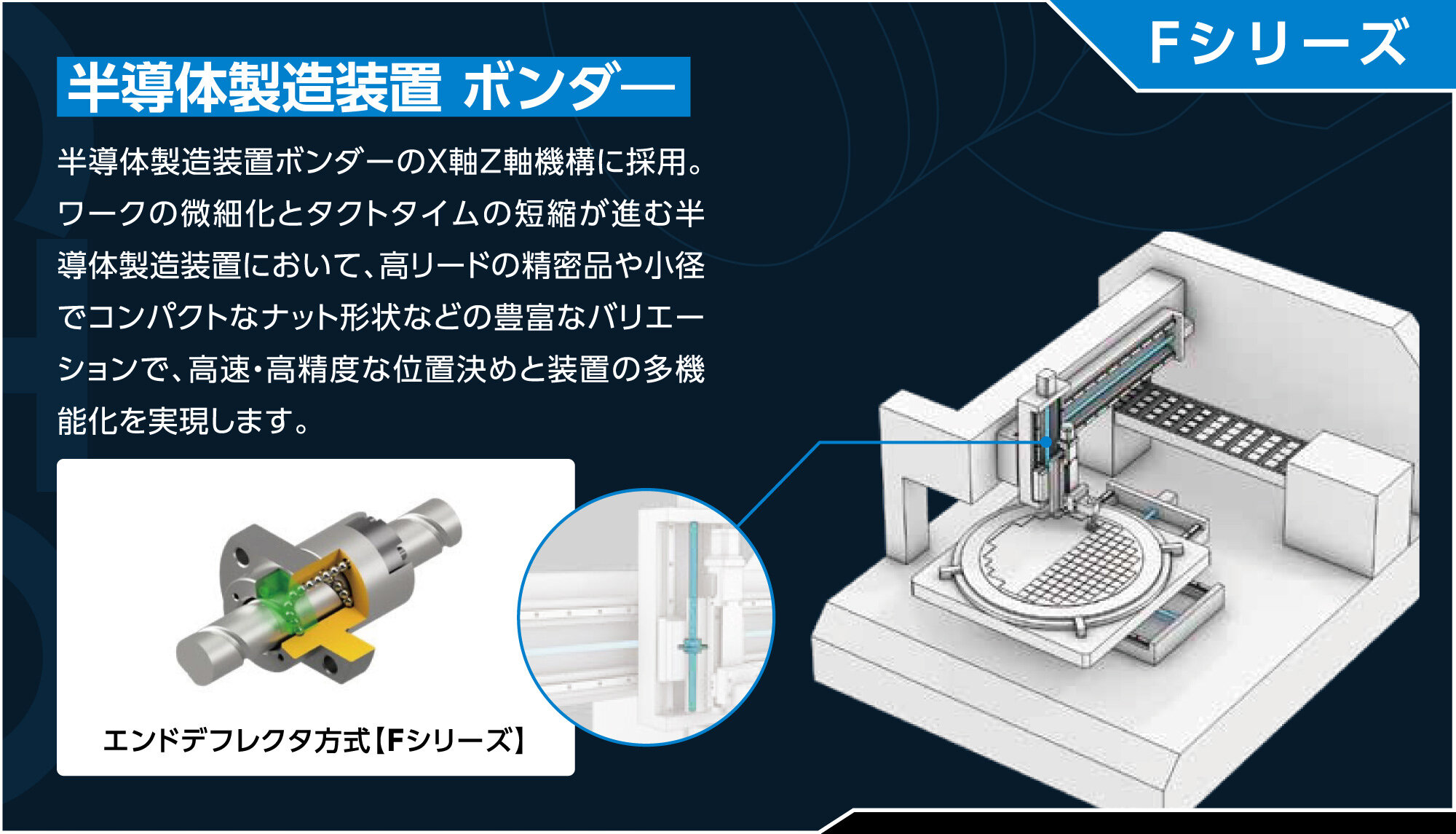

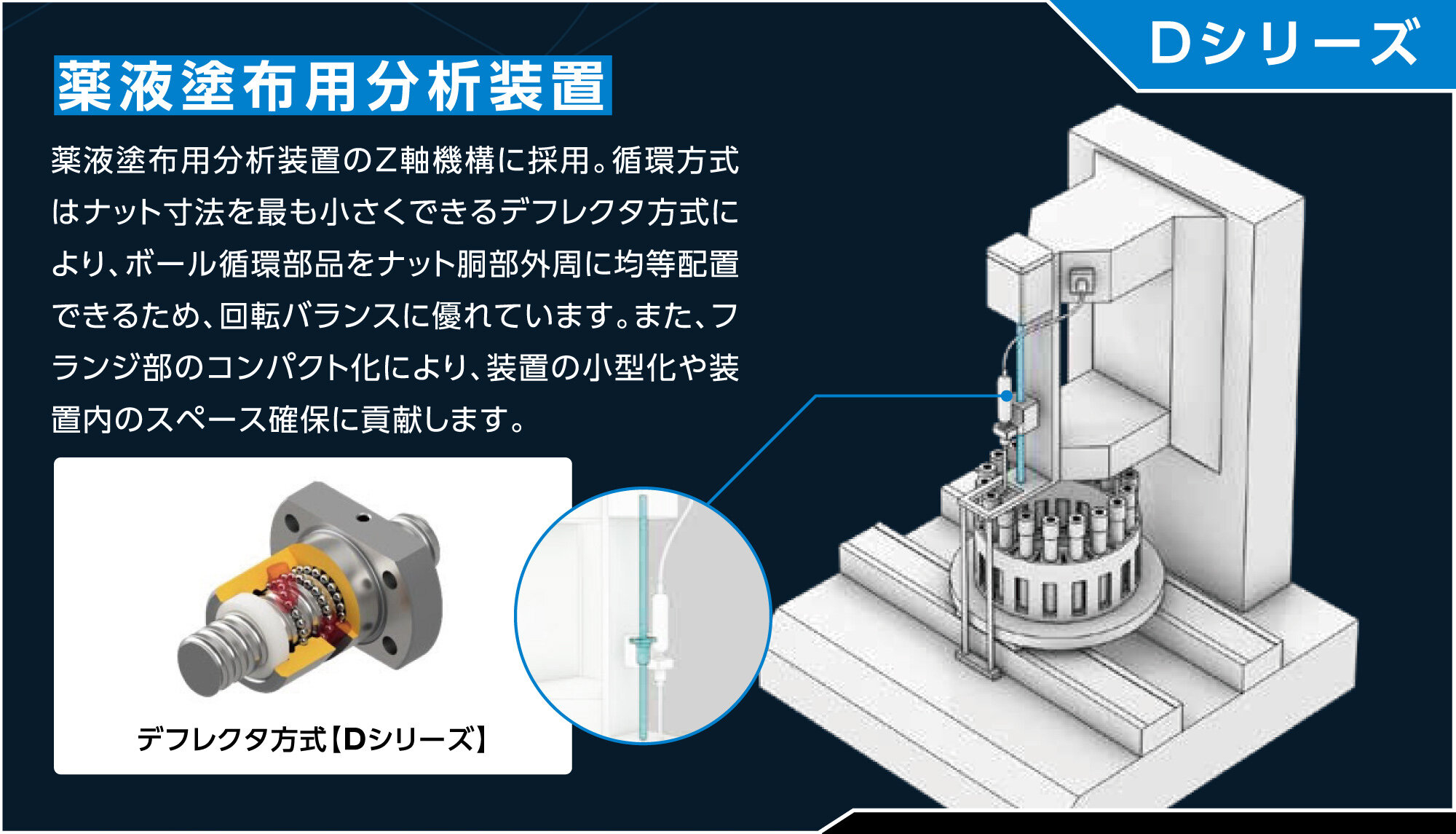

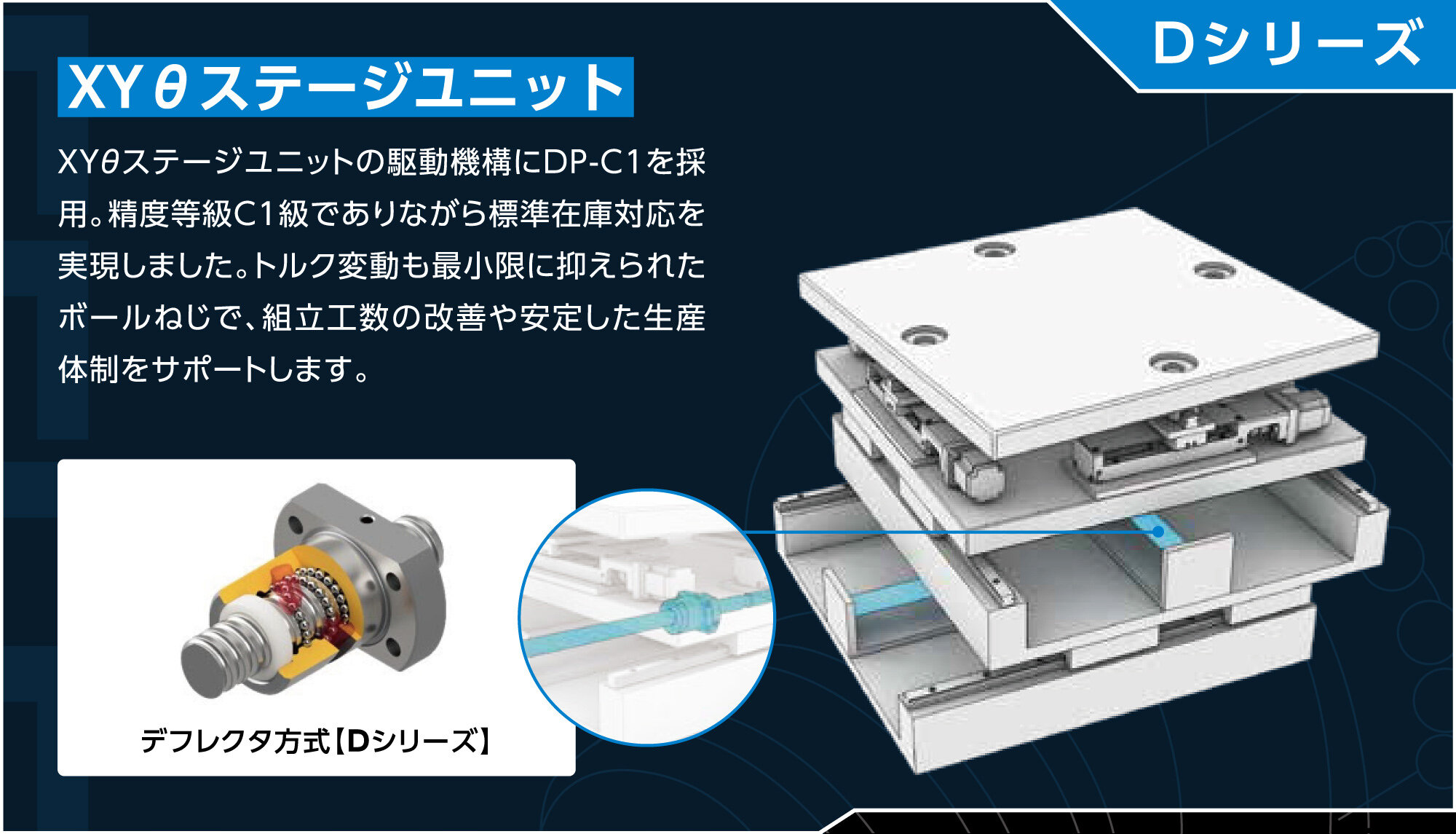

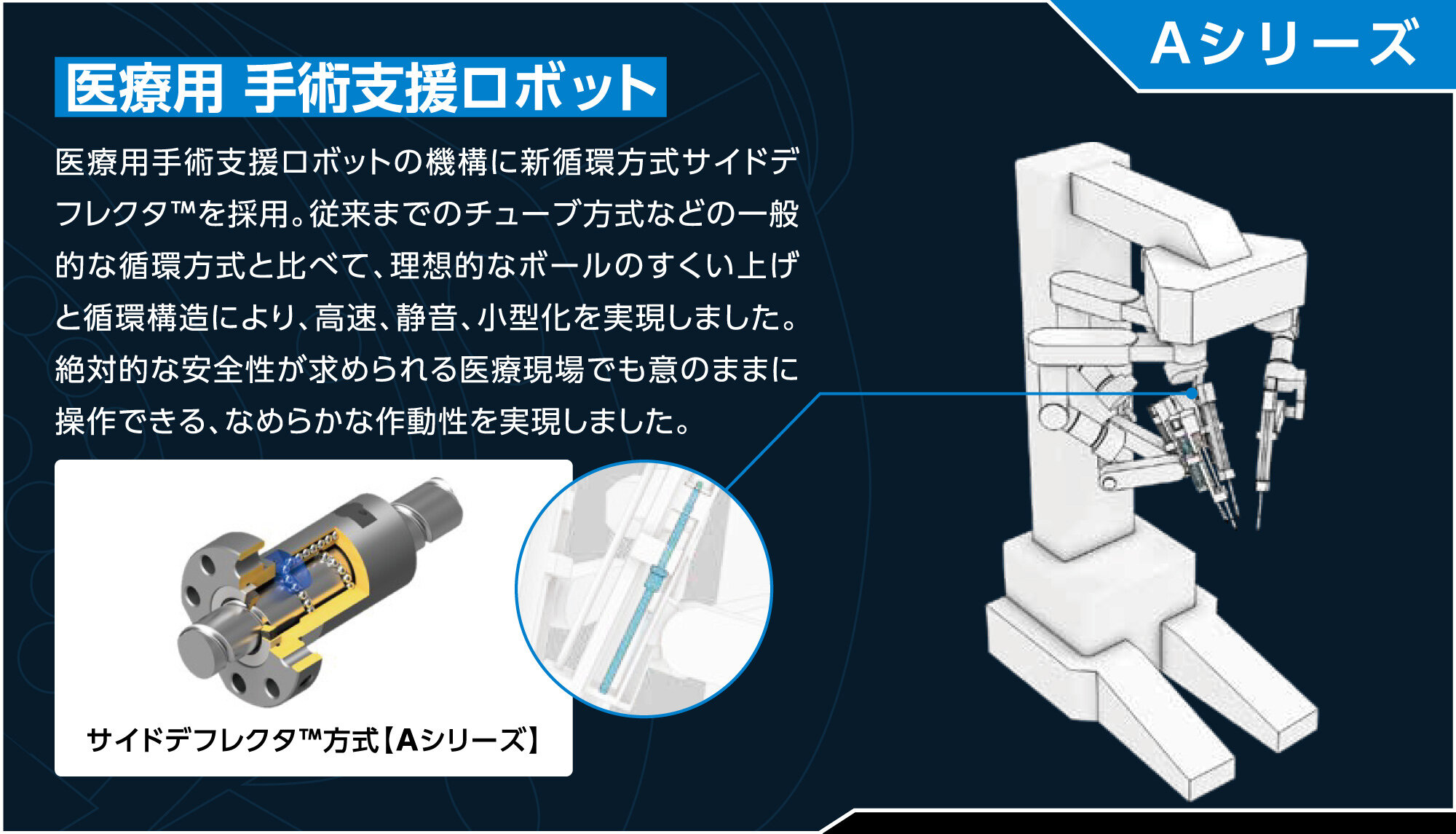

用途例

YouTube動画「精密位置決めステージ」 YouTube動画「医療用手術支援ロボット」 YouTube動画「半導体製造装置ボンダー」YouTube動画「薬液塗布用分析装置」

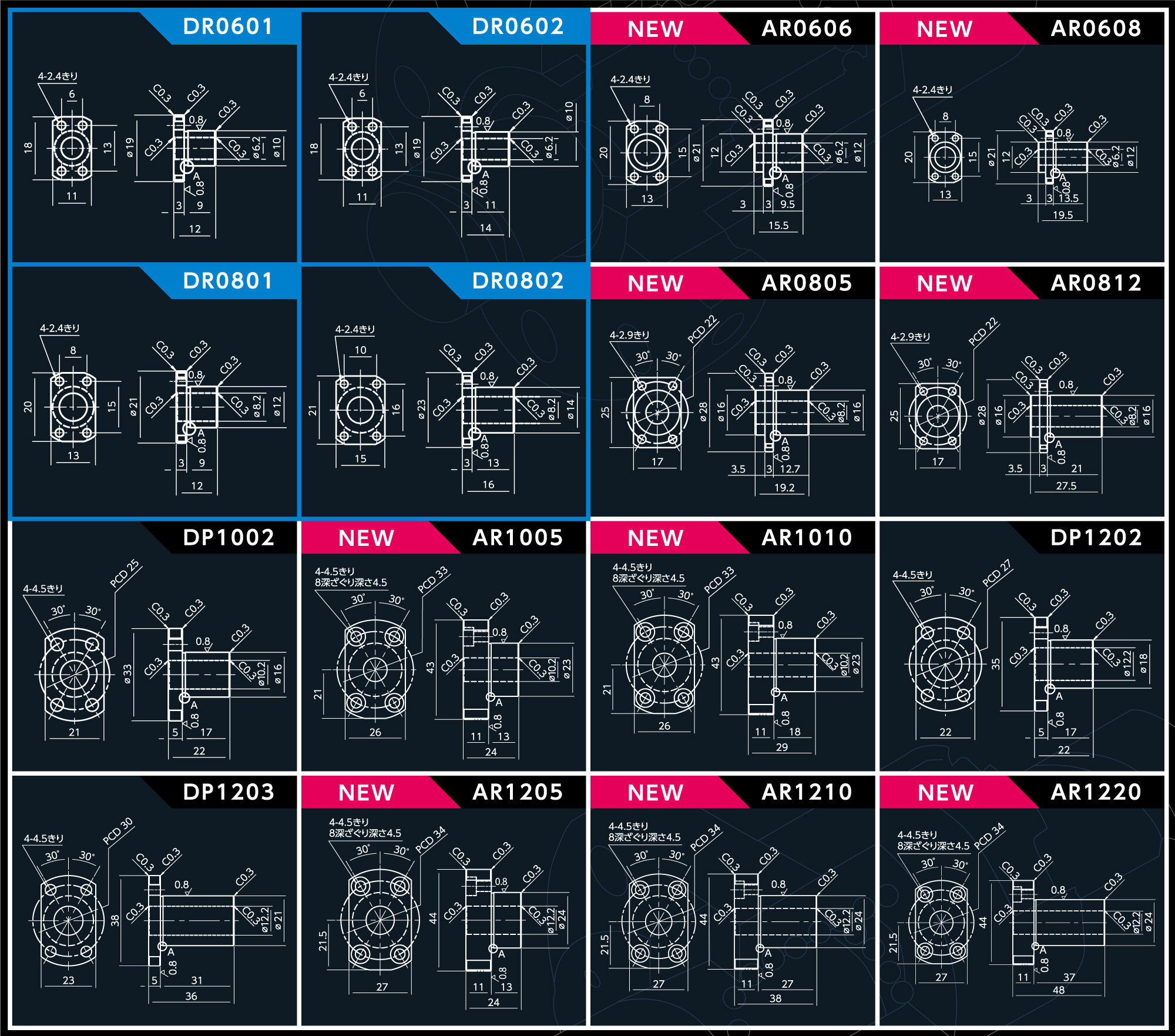

ナット形状寸法

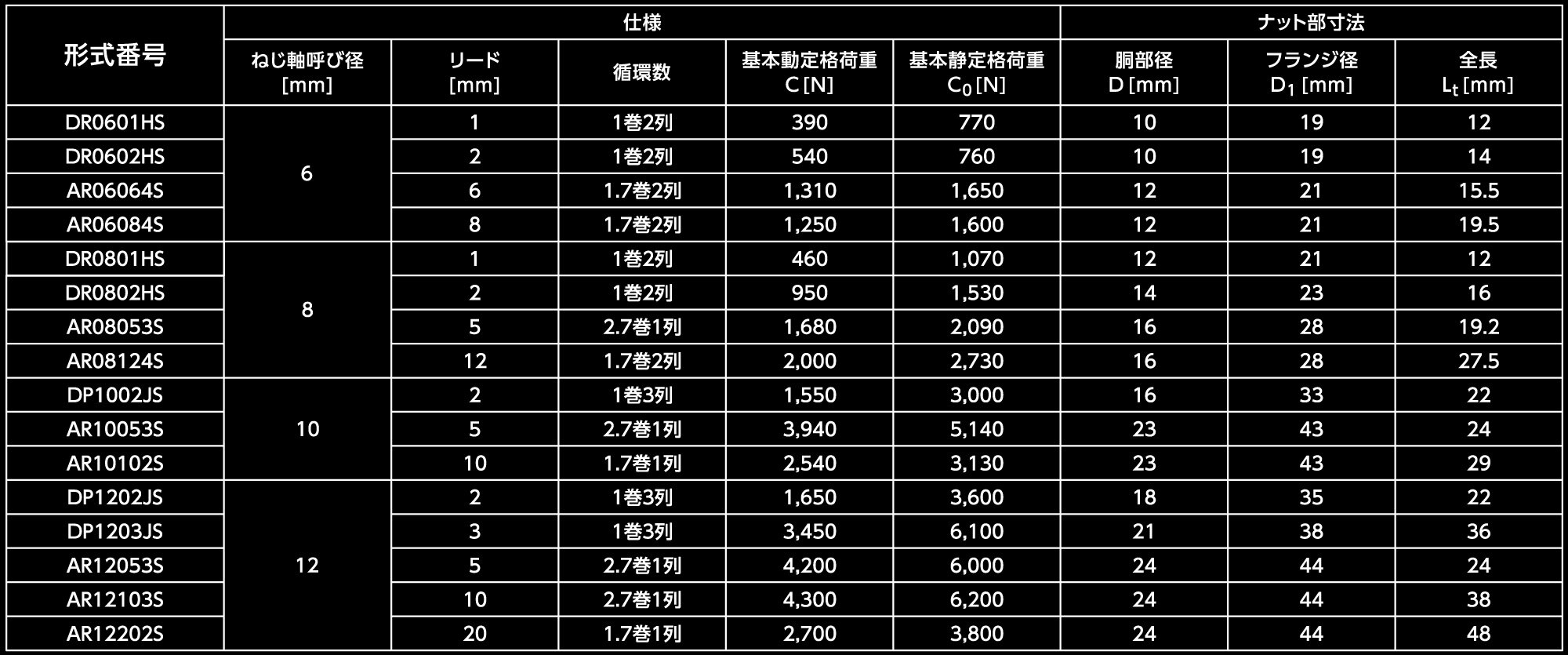

仕様とナット部寸法
