하이드로릭 툴
진동 정밀도 '1μm'의 고정밀도 그립.
탁월한 클램프 정밀도로 성형 가공부터 검사까지 다양한 용도에 대응
하이드로릭 툴이란 정적 유압으로 얇은 원통부의 금속 변형(탄성 변형)을 이용하여 워크(제품이나 공구 등)를 잡는 지그입니다.
'파스칼의 원리'를 이용하여 작은 힘을 가해 큰 힘을 발생시키기 때문에 금속도 풍선과 같이 팽창합니다.
얇은 금속의 원통부에 발생하는 탄성 변형을 이용하여 팽창시켜 워크에 힘을 전달하여 잡습니다.
하이드로릭 툴에는

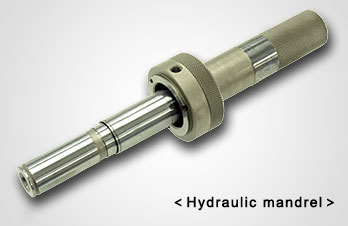

• 구멍 형상 워크를 대상으로 한 외경이 팽창하는 '하이드로릭 심봉'

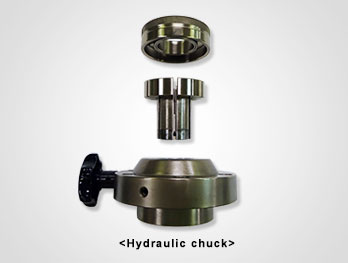

• 축 형상 워크를 대상으로 한 내경이 수축하는 '하이드로릭 척'의 2타입이 있습니다.
데이터 다운로드
특징
높은 진동 정밀도와 반복 정밀도
워크에 접촉하는 금속 원통부가 면이기 때문에 평균한 전면 접촉이 가능하고 또한 파스칼의 원리에 의해 워크에 균일하게 그립력이 전달됩니다.
렌치 하나의 조작으로 '누구나 간단하게' 고정밀도 클램프
조작 나사를 렌치 하나로 돌리기만 하면 누구나 간단하게 안정된 고정밀도 클램프가 가능. 숙련 작업이 요구되는 공정에서도 작업자의 부담을 줄일 수 있기 때문에 훈련을 위한 시간과 비용을 줄일 수 있습니다.
가공부터 측정 및 계측까지 다양한 용도에 적용
선반, 밀링 커터, 머시닝, 복합기 등의 성형 가공부터 원통 연삭, 내면 연삭, 호닝 등의 마무리 가공, 조립 지그, 검사 지그로도 사용할 수 있습니다.
주문 생산으로 용도에 맞춘 사양 및 형상
대상 워크 및 주요 용도에 맞춘 1제품 1사양 수주 생산입니다.
또한 가공 등에서 높은 탈착 빈도로 인해 정밀도의 열화나 마모가 발생해도 AS 체제를 갖추고 있어 수리가 가능하기 때문에 반복해서 사용할 수 있습니다. 상담해 주십시오.

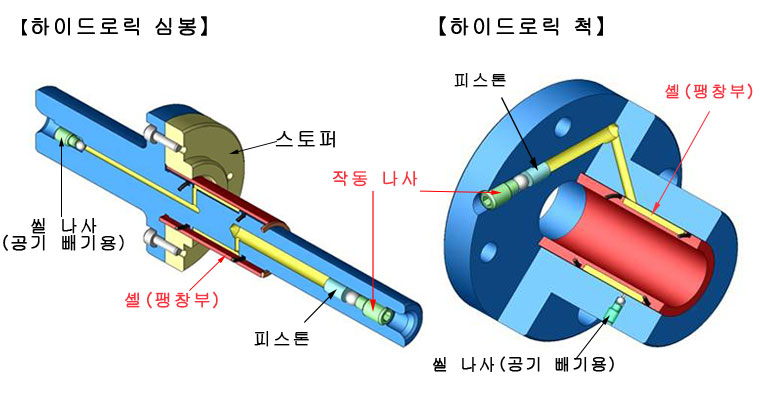

외관 형상
성능/사양
| Item | Contents |
|---|---|
| 진동 정밀도 | 1~5μm T.I.R |
| 팽창 또는 수축량 | See graph |
| 클램프부의 직경 | 심봉 : 4~300 |
| 척 : 3~300 | |
| 작동 형식 | 수동 또는 자동 |
| 부속품은 | Allen wrench (for operating the operating screw) |
사용 예
성형 가공
- 머시닝 센터
- NC 선반
- 특수/전용기 등
에서의 워크 위치 결정, 정밀 척킹, 뒤틀림이 적은 워크 클램프 등
연삭 가공
- 원통 연삭
- 내면 연삭
- 평면 연삭 등
에서의 워크 위치 결정, 정밀 척킹, 뒤틀림이 적은 워크 클램프 등
검사 및 측정
- 센터 정반
- 톱니바퀴 측정기 등
개인차가 없는 정밀한 측정
