SGシリーズ

高精度・高剛性ボールねじアクチュエータ
精密位置決め用途に最適

KURODAのボールねじアクチュエータは、ボールねじと直動案内機器をコンパクトにユニット化した単軸ユニットです。
U字形状のガイドレールの中にスライドブロックを配置することで、低断面構造とコンパクトな形状を実現し、従来のテーブル機構に比べて大幅なスペースの削減が可能です。
SGシリーズは、高精度・高剛性に優れ、特に精密位置決め用途として最適です。

データダウンロード

特徴

コンパクト設計

焼入れしたU字形断面形状の特殊鋼ガイドレールと、直線ガイドをボールねじナット部の両側に一体化させたスライドブロックにより、コンパクトな構造になっています。

高精度

直線ガイドは負荷ボールへ適性な予圧を掛けることにより、負荷変動に対する摩擦抵抗の変化をおさえ、高い繰返し位置決め精度を確保しています。

高剛性

たわみを最小におさえたU字形断面形状の特殊鋼ガイドレールにより、オーバーハング荷重によるモーメント負荷に対する剛性が高く、片持ち構造や両持ち構造で使用可能です。

充実のオプション

上面カバー、各種センサ、各種モータブラケット、モータ取付用の各種中間フランジ、位置決めピン用穴など豊富なオプションを用意しています。

外観形状

SGシリーズ外観

性能・仕様

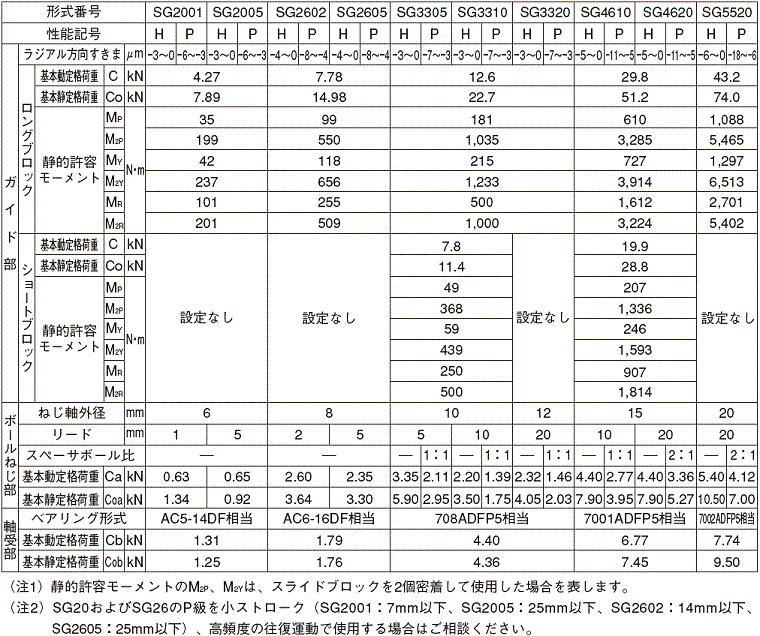

仕様

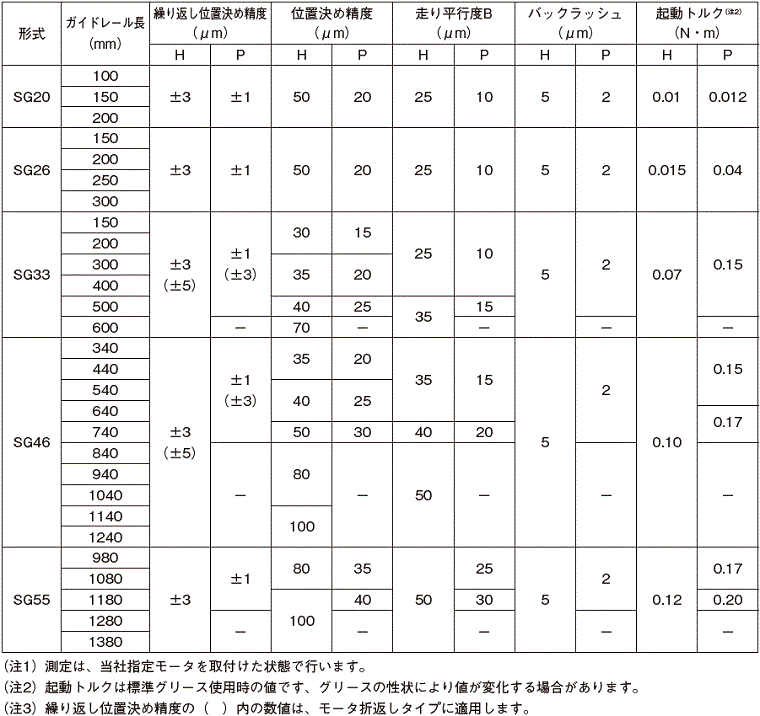

精度


オプション

上面カバー

異物混入防止、安全性の確保のための上面カバーを用意しています。

防塵用ジャバラ

耐環境用に防塵用ジャバラを用意しています。

各種モーターブラケット、中間フランンジ、モーター折り返しブラケット

各種モーターが取付けられるように、モーターブラケットと中間フランジを用意しています。また、コンパクトに使用していただくために折り返し用ブラケットと折返し用プーリーユニットを用意しています。

表面処理

防塵効果の高い防錆黒色被膜処理も対応可能です。

低発塵グリース(Sグリース仕様)

グリースからの発塵を抑えるため、ボールねじやガイド部に低発塵グリース「クロダSグリース」を塗布することが可能です。その他のグリースについては、お問合せください。

センサ

ガイドレールの両側面にセンサレール取付け穴が設けてあり、左右どちらにもセンサを取付けることができます。

サポートツール

ボールねじアクチュエータ選定ソフト

ボールねじアクチュエータに関する技術情報はこちら
