従来のメートルねじ用ゲージやユニファイねじ用ゲージには検査用・工作用がありますが、どのように違うのですか?

従来のメートルねじ用ゲージやユニファイねじ用ゲージの通り側のねじゲージは共通ですが、
止り側のねじゲージに検査用と工作用の区別があります。
工作用は、ねじの許容限界の内側にゲージ公差をとり、検査用はその外側にゲージ公差をとって、工作用ゲージで合格したものが検査用ゲージで不合格にならないように考慮されています。製作側が工作用を使用し、受入側が検査用を使うのが一般的です。

現在のJIS

現在のJISはISO 1502を基に制定されており検査用・工作用の区別が設けられていません。
よって現在のJISのゲージは全て検査・工作共用ということになります。
寸法設定は従来の検査用に近い位置となっています。

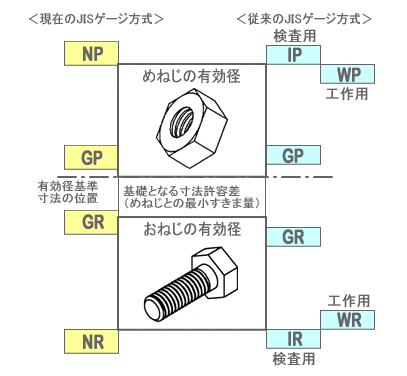

【有効径関係図】

有効径関係図
