新品の通りねじリングゲージ(GR)なのに、通りねじプラグゲージ(GP)が通らないのはなぜ?

おねじとめねじの互換性を保つための限界ねじゲージの設定位置関係的に、通りねじリングゲージと通りねじプラグゲージは嵌り合いません。標準ねじゲージの場合は嵌り合いますので、設定の違いを規格や資料で認識していただく必要があります。

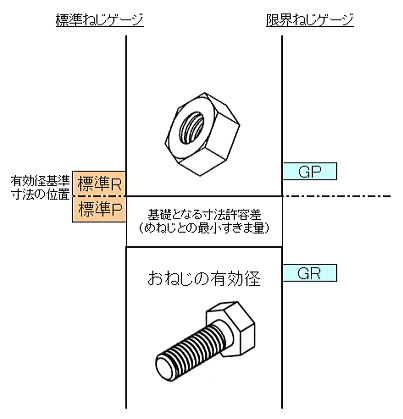

【有効径関係図】

有効径関係図
