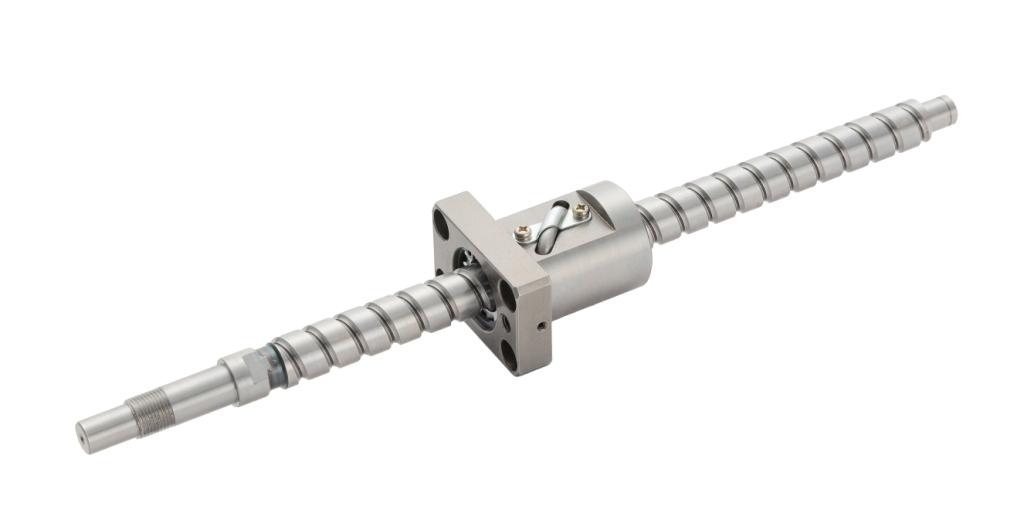

注文生産 チューブ方式ボールねじ GRシリーズ

ねじ軸外径 5 ~ 125mm 精度等級 C0 ~ C10級

チューブ式の循環方式は、汎用性に富み軸径 5 ~ 125mmまでの様々なサイズ、循環数、精度等級に対応します。

データダウンロード

特徴

汎用性に優れたチューブ循環方式を採用

  • 一般FA機器、産業機械の用途に幅広く対応するチューブ式の循環方式を採用しました。
  • 長年培ってきたチューブ方式の製造ノウハウにより、循環数やボール径などお客様の用途に合わせた様々なナット形状を実現します。

性能・仕様

  • ねじ軸外径 5 ~ 125mm、リード 1 ~ 50mm、精度等級 C0 ~ C10
  • ねじ軸外径とリードの組合せ


○:注文生産品(シングルナット)
◎:注文生産品(ダブルナット)
●:注文生産品(インテグラルナット)

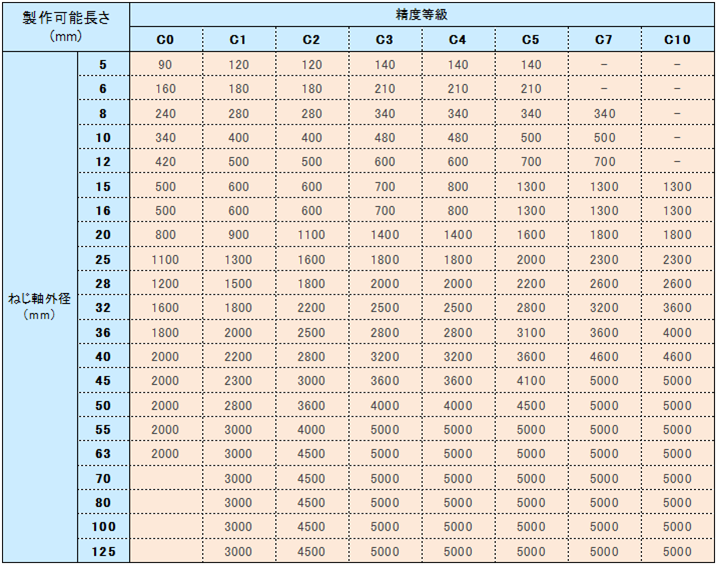

  • 精度等級別ねじ軸製作可能長さ


(注意)仕様によって製作可能な長さが上表とは異なる場合がありますので、詳しくはお問合せ下さい。
