注文生産 高周速静音ボールねじ FRシリーズ

ねじ軸外径 10~40mm 精度等級 C1~C7級

高周速に耐えられるスムーズなボールの流れを追求し新循環方式のエンドデフレクタ方式を採用しました。

データダウンロード

特徴

新循環構造で高周速対応化を実現!

  • クロダ独自の設計・製造技術で最高5000min-1の高速回転を実現しました。
  • 最高送り速度として2.5m/sec(ねじ軸外径15mm、リード30mmの場合)を可能にしました。

音圧レベルの低減と音質を改善

  • ゲージで培った精密加工技術と低騒音化に対する長年の取り組みにより、音圧レベルのMax.6dBダウン(ねじ軸外径25mm、リード25mmの場合)と高音域の音質改善を実現しています。

コンパクト化を可能にしたナット形状

  • ボール循環部品をナットの両端に配置し、独自循環路を設けることによりナットの全長ならびに胴部外径を大幅にコンパクト化しました。

定格荷重のアップで長寿命化を実現!

  • 従来品で使用しているボール径を変更することなく定格仕様を設計し、基本動定格荷重および基本静定格荷重について当社従来品以上の仕様となっています。

性能・仕様

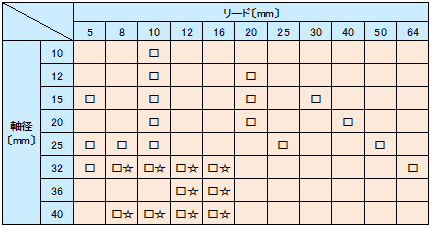

  • ねじ軸外径 10 ~ 40mm、リード 5 ~ 64mm


□:注文生産品(シングルナット)
☆:注文生産品(ダブルナット)
  • 精度等級 C1 ~ C7級(ダブルナット仕様は C3 ~ C5級)
  • ナットの組合せ種類:シングルナット、ダブルナット(スペーサ式)
  • 循環方式:エンドデフレクタ方式
