油压夹具

跳动精度控制高达“1μm”。
优异的夹持精度,适合从成形加工到检验的各类用途。

油压夹具是通过静态液压,利用薄壁圆柱部的金属变形(弹性变形)夹持工件(产品、工具等)的夹具。
利用“帕斯卡原理”,施加小力而产生大力,因此金属也会像气球一般鼓起。
利用薄金属的圆柱部的弹性变形产生膨胀,通过力的传递夹持工件。
油压夹具的类型有以下两种:

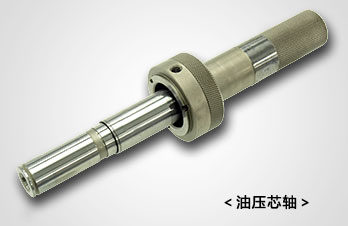

・ 适用孔形工件的外径膨胀型“油压芯轴”

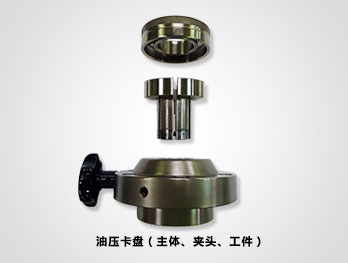

・ 适用轴形工件的内径收缩型“油压卡盘”

数据下载

特点

高跳动精度和重复精度

金属圆柱部与工件成面接触,因此可实现平均全面接触,并通过帕斯卡原理将夹力均匀传递至工件。

只需一把扳手,任何人都能轻松完成高精度夹持。

只要用一把扳手转动操作丝杠一圈,任何人都能轻松完成稳定可靠的高精度夹持。在对作业熟练度有要求的工序中,可减轻作业员的负担,因此可降低培训的时间和成本。

适合从加工到检测的各类用途

从车床、铣床、加工中心、复合机等成形加工到圆柱磨削、背面磨削、珩磨等精加工,还可作为装配工装和检具使用。

根据客户用途,定制规格和形状

根据对象工件和主要用途,采用一货一规格的定制生产。 此外还拥有完善的售后服务体制,当由于加工等高拆装频度而导致精度变差或磨损时,我们将提供修理服务以保证可重复使用。欢迎垂询。

外观形状


性能、规格

项目内容
跳动精度 1~5μm T.I.R
膨胀或收缩量 详见图表
夹持部的直径 芯轴:4~300
卡盘:3~300
工作形式 手动或自动
配件 内六角扳手(操作丝杠用)


加工事例

成形加工

  • 加工中心
  • 数控车床
  • 特殊/专用机等

的工件定位、精密卡紧、低应变工件夹持等

磨削加工

  • 圆柱磨削
  • 背面磨削
  • 平面磨削等

的工件定位、精密卡紧、低应变工件夹持等

检测

  • 中心板
  • 齿轮测量仪等

精密测量,不会因人而异
